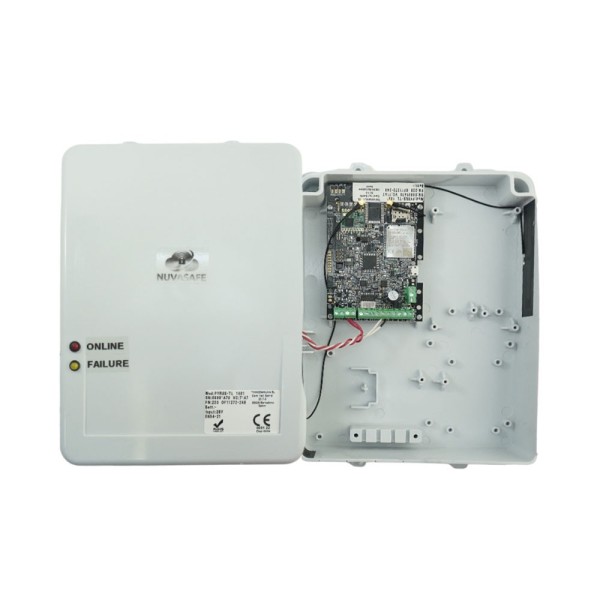

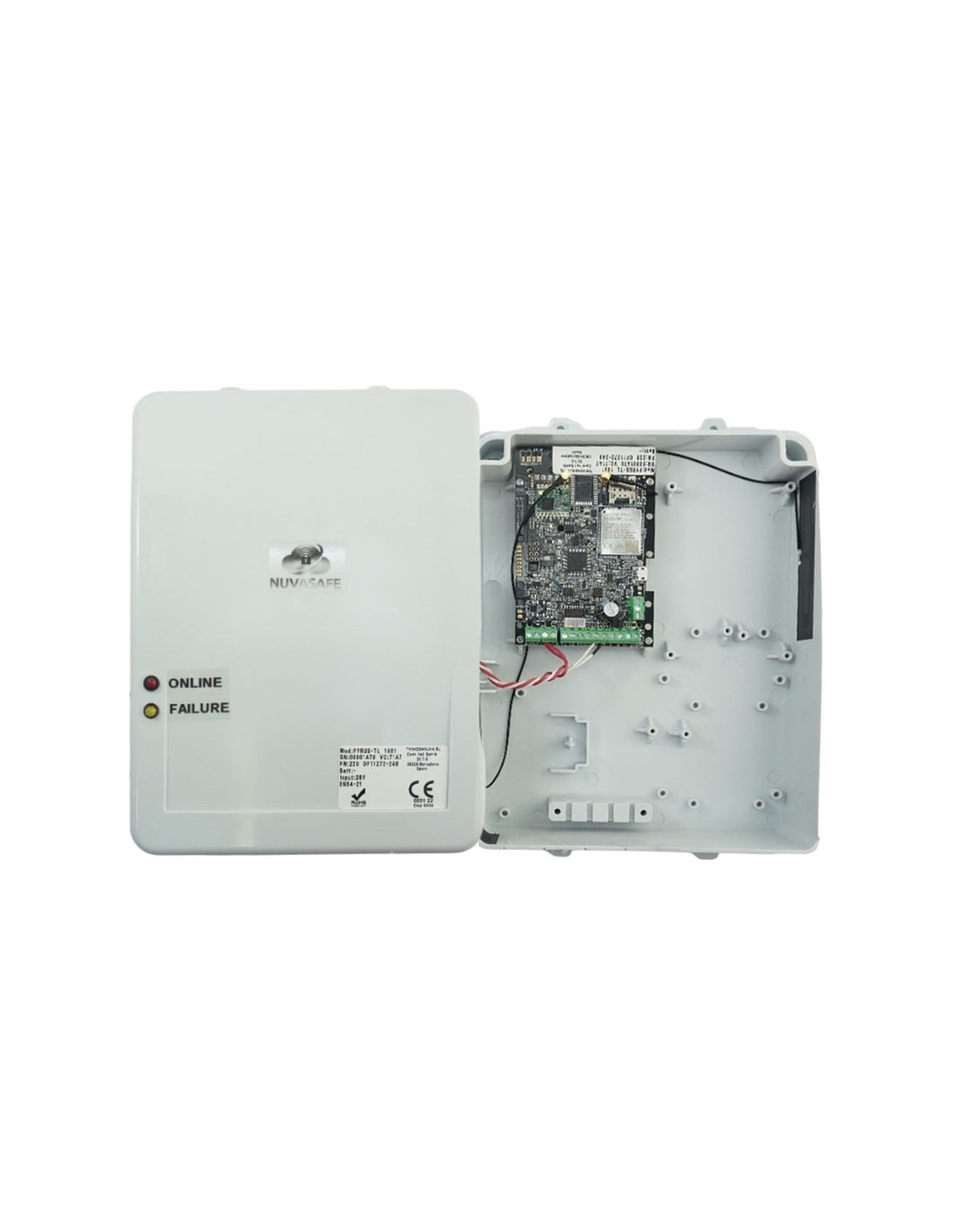

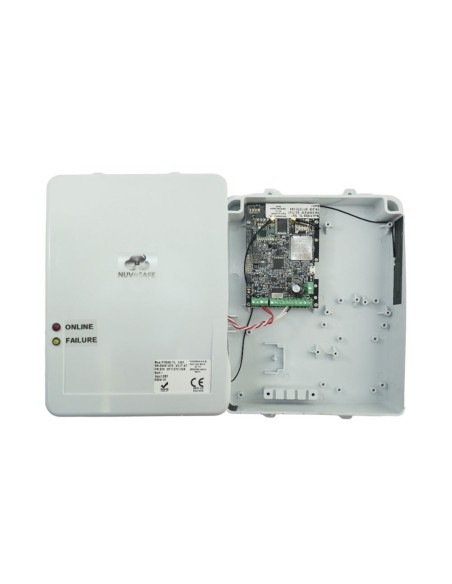

NUVASAFE DEM-1372 PYRUS-TLE-ID Trasmettitore di allarme EN54-21 Nuvasafe con Ethernet, rete mobile e LORA

Caratteristiche tecniche

• Trasmettitore di allarme antincendio Nuvasafe EN54-21 per sistemi di rivelazione e allarme incendio
• Compatibile anche con allarmi antintrusione
• Dispositivo progettato per installazione esterna al pannello PCI
• Custodia in plastica IP65 e UL94-V0 con linguette per montaggio a parete
• Antenne interne per GPRS/NB-IOT/LTE-CAT-M1 e LORA
• 2 LED frontali indicatori di stato online e guasto
• 3 ingressi configurabili come NA, NC, RFL o raddoppiati
• Regolazione della sensibilità di ingresso con risoluzione di 100 ms e 1 secondo
• 8 partizioni
• Fino a 64 zone interne tramite sensori radio IEEE 802.15.4
• Misura di variabili analogiche provenienti da sensori compatibili
• Lettura di contatori monofase e trifase tramite MODBUS RTU
• Integrazione della lettura dati tramite MODBUS RTU

Funzionalità

• Comunicatore IoT 2G, NB-IOT, LTE-CAT-M1, Ethernet e LORA verso cloud
• Acquisizione Contact ID tramite interfaccia PSTN non certificata EN54-21
• Trasmissione dei segnali del pannello associato verso cloud
• Reindirizzamento degli eventi verso CRA tramite applicazione Nuva-CS
• Acquisizione dei segnali Contact ID e SIA-DC03 dai pannelli associati tramite RTC, RS485 o RS232
• 8 codici abbonato
• Registrazione dei valori analogici
• Test canali programmabile da 1 a 65635 minuti
• Polling TCP-IP e LORA programmabile tra 1 e 255 minuti
• Configurazione e monitoraggio tramite piattaforma cloud
• Configurazione locale tramite NuvaExpress via USB
• Bidirezionalità assistita dal cloud tramite interfaccia web
• Bidirezionalità universale con i pannelli tramite simulazione di modem o porta seriale locale attraverso cloud
• Comunicatore di backup per videoallarme per videoregistratori con tecnologia integrata
• Invio di immagini snapshot di videoanalisi in situazioni di jamming delle reti IP

Funzioni intelligenti

• Antijamming tramite LORA e NB-IOT
• Elaborazione degli allarmi Edge sul dispositivo
• Funzioni estese di controllo, registrazione dati e monitoraggio IoT

Archiviazione

• Coda interna fino a 126976 eventi con data e ora
• Registro dei pollings effettuati
• Conservazione degli eventi nella coda interna fino a 40 anni

Allarmi

• 3 ingressi di allarme e guasto configurabili come NA, NC e RFL
• Ingressi i1 e i2 predefiniti per allarme del pannello di controllo principale
• Ingresso i3 predefinito per guasto del pannello di controllo principale
• 2 uscite a collettore aperto
• Uscite O1 e O2 con attivazione a negativo
• Uscite O1 e O2 da 20 mA
• Uscite O1 e O2 per segnalazione dei LED EN54-21 e del pannello associato
• Uscita O1 per segnalazione di dispositivo online con CRA
• Uscita O2 per segnalazione di guasti di percorso del sistema di trasmissione
• Uscite a collettore aperto temporizzabili
• Moduli relè esterni per uscite Out5 a Out8

Interfaccia di comunicazione

• Interfaccia TTL e RS485
• Interfaccia RS232 tramite scheda opzionale
• Connessione USB micro per configurazione tramite NuvaExpress
• Ingresso LIN-i4 per linea RTC
• Uscita ANOUT di linea simulata per connessione a TIP-RING del pannello
• Integrazione con pannelli DETNOV tramite RS485
• Integrazione con pannelli Honeywell ID50, ID60, ID3000, AM8200 e MORLEY tramite Virtual COMPORT
• Integrazione SIA-DC03 tramite Ethernet per instradamento dei segnali LAN a GPRS/NB-IOT/LTE-CAT-M1 e LORA
• Integrazione SIA-DC09 tramite Ethernet per Contact ID e SIA

Integrazione con centrali antincendio

• HONEYWELL
  • Serie ID50/ID60 tramite RS232 con accessorio CV232-485, supporta controllo App
  • Serie ID3000 tramite RS232 con accessorio CV232-485, supporta controllo App
  • Serie AM8200 tramite RS232, supporta controllo App
  • Serie AM4000 e AM6000 tramite RS485, supporta controllo App
  • Serie MA2000 e MA8000 tramite RS485, supporta controllo App
  • Serie MORLEY-VSNLT tramite TTL/RS485 con accessorio CB-MORLEY, supporta controllo App
  • Serie MORLEY-DXC2/4 tramite RS232 con accessorio CV232-485, supporta controllo App
  • Serie MORLEY-LT32/LT159 tramite TTL/RS485 con accessorio CB-MORLEY, supporta controllo App
  • Serie PL1000 tramite TTL/RS485 con accessorio CB-MORLEY, supporta controllo App
  • Serie ESSER-FlexES tramite RS485, supporta controllo App
• COFEM
  • Serie LYON tramite RS485 (Modbus-RTU), supporta controllo App
  • Serie CLVR tramite RS485 (Modbus-RTU), supporta controllo App
• Si integra anche con centrali DETNOV (CAD 150 e CCD-020), INIM (PREVIDIA), KOMTES (JUNONET), ADVANTRONIC (AD300 e AD600), AGUILERA (tutte), NSC-SISTEMAS (tutte), PANASONIC (tutte), TECNOFIRE (2 e 4 loop), DMTECH (tutte), JADE BIRD (DRAKO), KILSEN (KFPA), PROTECT-FIRE (tutte), JHONSON CONTROLS (FIRECALL FC50x), BOSCH (FPA-5000 / 1200) e KENTEK (TAKTIS)

Rete

• Tripla via di comunicazione tramite Ethernet, GPRS/NB-IOT/LTE-CAT-M1 e LORA
• Connettività Ethernet per comunicazioni TCP-IP verso cloud
• Comunicazione LORA-MESH in banda libera ISM 868, 433 e 169 MHz
• Connettività LORAWAN
• Frequenza LORA in Europa di 869,525 MHz
• Frequenza LORA in America di 919,5 MHz
• Portata LORA fino a 1 km in città con dispositivi installati in ambienti interni
• Comunicazione LORA bidirezionale per segnali di allarme, polling, configurazione e controllo del dispositivo
• Bande GPRS 850, 900, 1800 e 1900 MHz
• SIMCARD VPN globale inclusa
• Scheda SIM compatibile: SIMALARM (attivazione della scheda SIMALARM)
• Comunicazioni sicure tramite HTTPS e TLS 1.2

Alimentazione

• Alimentazione da 5 a 30 VDC
• Doppio ingresso di alimentazione al circuito conforme a EN54-21 sezione 7.5.2
• Ingresso di alimentazione +B da 12 a 30 V
• Ingresso di alimentazione +Vi da 12 a 30 V
• Uscita +Vo per sensori esterni fino a 200 mA
• Fusibile da 300 mA sulla PCB principale
• Consumo PCB di 3 mA
• Consumo del modulo GPRS/NB-IOT/LTE-CAT-M1 di 5 mA
• Consumo Ethernet di 15 mA
• Consumo del modulo LORA di 3 mA
• Consumo in trasmissione GPRS/NB-IOT/LTE-CAT-M1 di 100 mA
• Supporta batteria interna opzionale

Ambientale

• Classe ambientale EN54-21 3K5 secondo EN 60721-3-3
• Temperatura di lavoro da -10ºC a +40ºC
• Umidità di lavoro dallo 0% al 95% senza condensazione
• Dispositivo idoneo al montaggio su cemento o altra superficie non combustibile

Caratteristiche fisiche

• Custodia in plastica IP65 e UL94-V0
• Montaggio a parete tramite linguette di fissaggio
• Dimensioni: 120 mm × 75 mm × 45 mm
• Peso: circa 200 g

Contenuto

• Trasmettitore di allarme EN54-21 Nuvasafe DEM-1372 (PYRUS-TLE-ID)
• Custodia PYRUS
• Antenne interne
• Circuito PYRUS-V21 RS485
• SIMCARD VPN
• Viti di fissaggio

Certificazioni e normative

• Certificazione EN54-21 per apparecchiature di trasmissione allarme e avviso di guasto nei sistemi di rivelazione e allarme incendio
• Marcatura CE conforme a EN54-21:2006
• Certificato CPR 0051-CPR-2841
• Trasmettitore DP4 secondo EN50136-2
• Tipo X secondo EN50131-10
• Classe ambientale II secondo EN50131
• Certificazione di trasmettitore di allarme Grado 3
• Direttiva 2014/30/EU sulla compatibilità elettromagnetica
• Direttiva 2014/35/EU sulla bassa tensione
• Direttiva 2011/65/EU RoHS
• Direttiva 2014/53/EU RED
• EN 62368-1 per la sicurezza elettrica delle apparecchiature di tecnologia dell’informazione
• EN 301489-1 per la compatibilità elettromagnetica delle apparecchiature radio
• EN 300 220-1 per dispositivi SRD da 25 MHz a 1000 MHz
