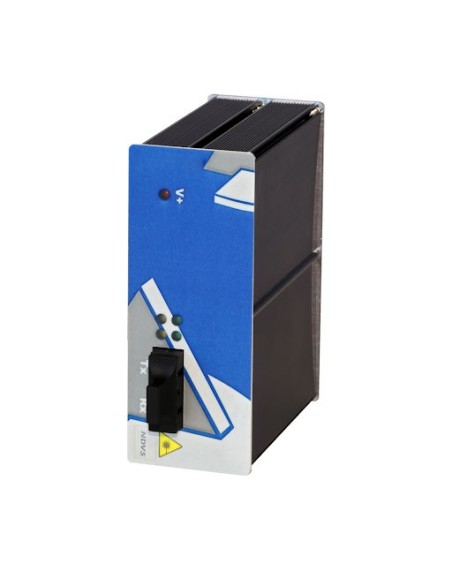

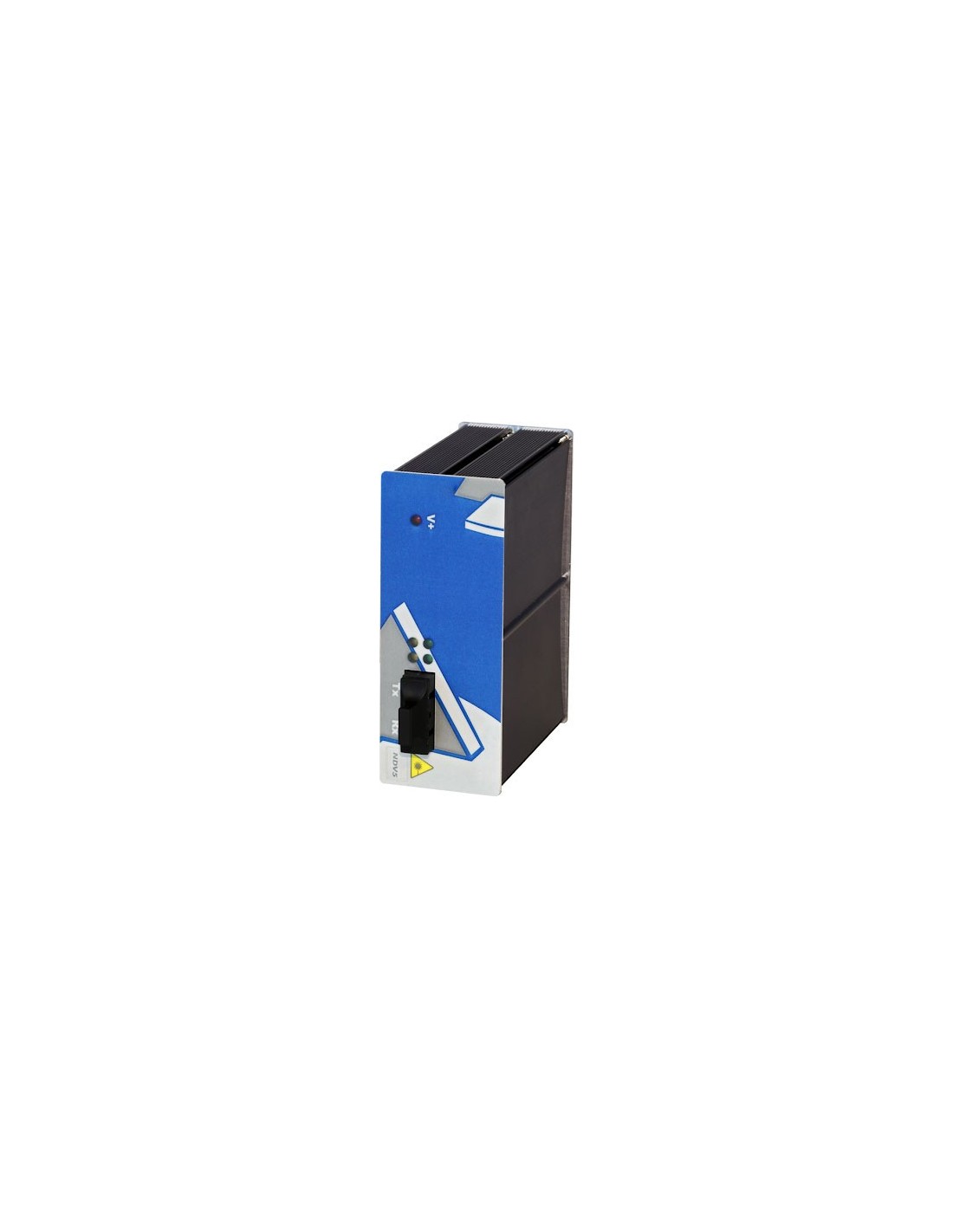

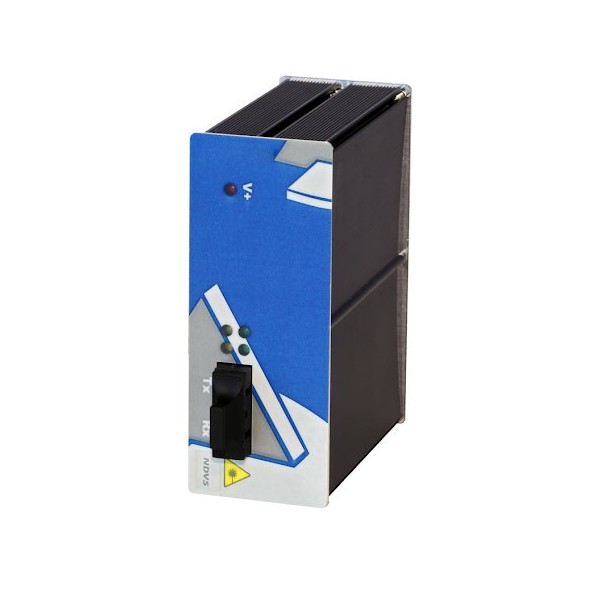

OEM DEM-720 DEM-720 Trasmettitore di video, dati e contatti

Il dispositivo DEM-720 consente di creare collegamenti punto-punto per la trasmissione digitale di video + dati e contatto su una fibra ottica, fino a distanze di 25 km (50 km con ricevitore). Dotato di canale di comunicazione compatibile con la normativa standard EIA/TIA/RS-232, 422 & 485. Modalità di allarme integrata, con attivazione del contatto isolato nel ricevitore quando si perde il segnale video o il collegamento. LED frontali per la verifica dell’alimentazione, dei link, del contatto remoto/locale e della trasmissione dati. Design Plug and Play che facilita la messa in servizio dell’installazione. La trasmissione video digitale consente maggiori distanze di collegamento con un’elevata qualità dell’immagine. Formati di montaggio Rack per Chassis 19” 3U (PAWAL) e da tavolo / guida DIN.

Video

• Impedenza di ingresso/uscita: 75?
• Tensione di ingresso/uscita: 1,2V ppmax
• Connettore video: BNC
• Banda passante: 10Hz - 6MHz
• Rapporto segnale/rumore: >60dB
• Errore di sync: <5%
• Guadagno differenziale: <2,5%
• Fase differenziale: <2°
• Guadagno C/L: <5%

Comunicazioni

• Dati selezionabili: RS232/422/485
• Velocità: fino a 250Kbps
• Connettore dati: RJ45
• Resistenza di terminazione RS422/RS485: 120?

Contatto

• Ingresso: contatto pulito
• Tensione massima di uscita: 250V CA / 350V CC
• Corrente massima di uscita: 25 mA

Caratteristiche ottiche

• Potenza ottica monomodale: -15dBm
• Sensibilità di ricezione monomodale: -34dBm

Parametri generali

• Alimentazione: PAWAL 12V ~24V CA/CC (±15%)
• Consumo: 125 mA / 12V CC
• Temperatura di funzionamento: -40°C ~ +74°C
• Temperatura di stoccaggio: -55°C ~ +85C
• Umidità relativa: 95% (senza condensa)
• MTBF: 100.000 ore
• Dimensioni: 41 x 106 x 84 mm
• Peso: 230 g
