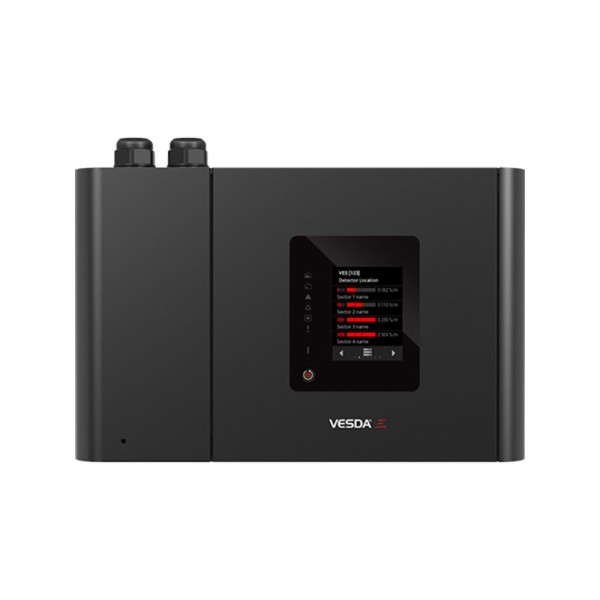

XTRALIS XTRALIS-86 VES-A10-P Rilevatore di fumo ad aspirazione settorizzabile Xtralis VESDA-E con display

Caratteristiche tecniche

• Rilevatore di fumo ad aspirazione Xtralis serie VESDA-E con display da 3,5" e indirizzamento per settori
• Settorizzabile fino a 4 settori
• Tecnologia Flair con immagine diretta delle particelle tramite sensore CMOS e multipli fotodiodi
• Rilevazione laser a lunghezza d’onda corta
• 4 livelli di allarme configurabili per settore: Alert, Action, Fire 1 e Fire 2
• Campo di misura da 0,000 a 32% obs/m
• Campo di sensibilità da 0,005 a 20% obs/m
• Copertura di 2.000 m2
• Portata minima per tubazione di 20 l/min
• Lunghezza lineare della tubazione fino a 280 m
• Lunghezza ramificata della tubazione fino a 560 m
• 40 / 80 / 100 fori per classi A / B / C
• Ingresso e uscita tubazione da 25 mm o 1.05 in (3/4 in IPS)

Funzionalità

• Soglia di scansione adattiva
• Filtrazione multistadio e protezione ottica con barriere di aria pulita
• AutoLearn di fumo e flusso
• AutoConfig per la normalizzazione del flusso
• Registrazione fino a 20.000 eventi con data e ora
• Compatibilità con VLS e VESDAnet
• Sottogruppi sostituibili in campo

Interfaccia di comunicazione

• 2 ingressi GPI programmabili, 1 supervisionato

Rete

• Comunicazione VESDAnet
• Ethernet per configurazione, monitoraggio secondario e manutenzione con software Xtralis
• USB per configurazione tramite PC e aggiornamento firmware con memoria USB
• Strumento di progettazione ASPIRE

Alimentazione

• 18~30 V CC nominale 24 V CC
• Consumo a riposo di 8,0 W / 10,4 W / 16,3 W in base all’impostazione 1 / 5 / 10 dell’aspiratore
• Consumo in allarme di 9,2 W / 11,3 W / 17,3 W in base all’impostazione 1 / 5 / 10 dell’aspiratore

Ambientale

• Temperatura ambiente di esercizio da 0 °C a 38 °C
• Temperatura dell’aria campionata da -20 °C a 60 °C
• Umidità dal 5% al 95% UR senza condensa
• Grado di protezione IP40

Caratteristiche fisiche

• Involucro in plastica
• Dimensioni 350 x 225 x 135 mm
• Peso 4,8 kg
• 4 ingressi cavo da 26 mm
• Morsetti a vite per cavo da 0,2~2,5 mm² (24~14 AWG)

Contenuto

• Rilevatore di fumo ad aspirazione settorizzabile con display XTRALIS-86 (VES-A10-P)

Certificazioni e normative

• CSFM
• FM
• ActivFire
• VdS
• NF-SSI
• CE
• UKCA
• EN 54-20
• ISO 7240-20
• Classe A (40 fori / Fire 1 = 0,067% obs/m)
• Classe B (80 fori / Fire 1 = 0,085% obs/m)
• Classe C (100 fori / Fire 1 = 0,251% obs/m)
