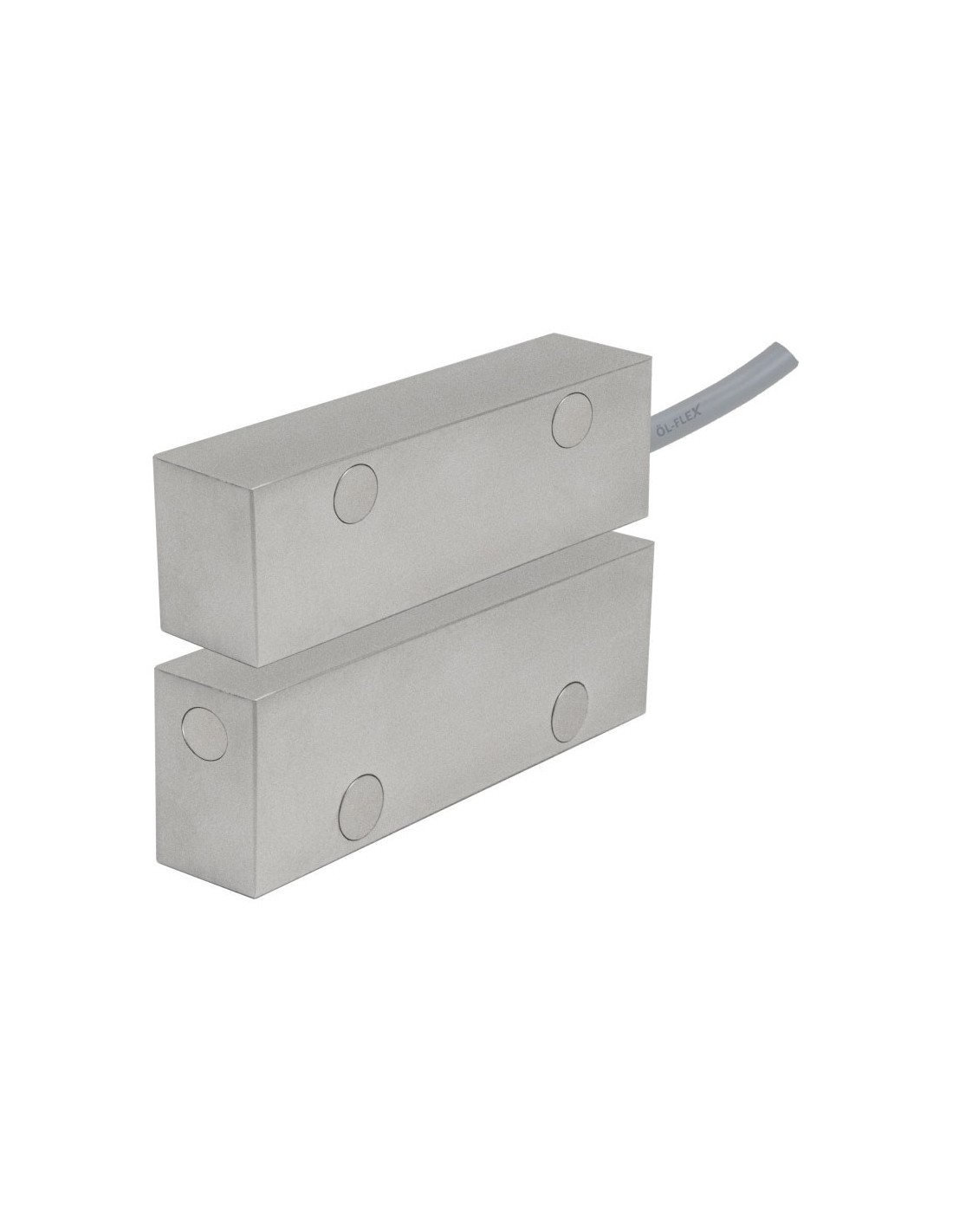

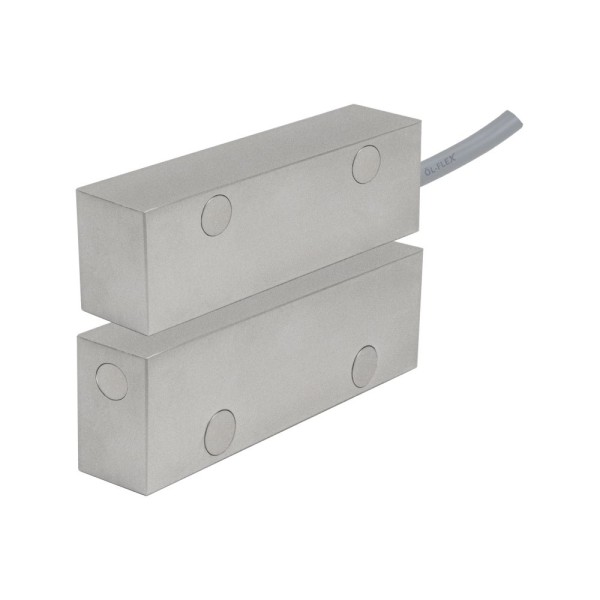

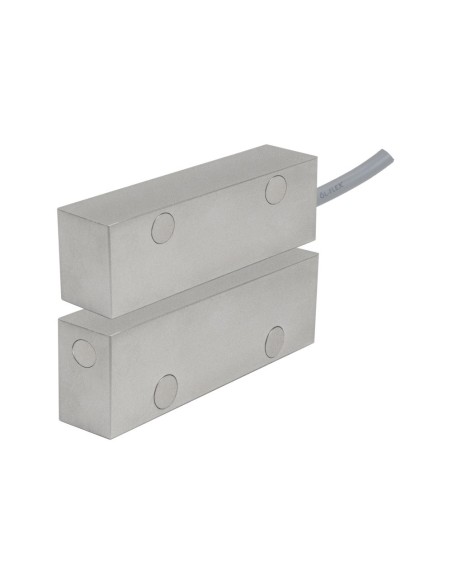

ALARMTECH DEM-2506 MCX 240 Contact magnétique de surface Alarmtech série MCX pour portes industrielles

Caractéristiques techniques

• Contact magnétique en saillie Alarmtech série MCX
• Type de contact Form A, SPST
• Puissance de coupure maximale de 10 W
• Distance de fermeture typique de 47 mm sur matériaux non magnétiques
• Distance d’ouverture typique de 53 mm sur matériaux non magnétiques
• Distance de fermeture typique de 33 mm sur acier avec plaque de montage
• Distance d’ouverture typique de 37 mm sur acier avec plaque de montage
• Tension maximale : 48 V DC / AC
• Courant maximal : 500 mA DC / crête AC
• Puissance de coupure maximale : 10 W

Fonctionnalités

• Détection d’ouverture par séparation entre le contact et l’aimant
• Application dans les systèmes anti-intrusion pour la protection des ouvertures
• Application sur portes industrielles et portails
• Utilisation en atmosphères explosives avec protection externe au moyen d’un fusible certifié

Installation

• Installation recommandée : contact sur la partie fixe et aimant sur la partie mobile
• Le contact et l’aimant doivent être installés en parallèle et alignés
• Le désalignement réduit les distances de fonctionnement
• Ne pas installer à proximité de champs magnétiques puissants
• Ne pas installer directement sur un matériau ferromagnétique
• Vérification après installation à l’aide d’un ohmmètre

Alimentation

• Classe environnementale (EN50130-5:2011) : IIIA
• Température de fonctionnement : -40 °C à +70 °C
• Température de fonctionnement (Fatum 3077) : -20 °C à +90 °C
• Humidité relative maximale : 95 % HR
• Indice de protection : IP67
• Résistance aux chocs : IK04

Environnement

• Classe environnementale (EN50130-5:2011) : IIIA
• Température de fonctionnement : -40 °C à +70 °C
• Température de fonctionnement (Fatum 3077) : -20 °C à +90 °C
• Humidité relative maximale : 95 % HR
• Indice de protection : IP67
• Résistance aux chocs : IK04

Caractéristiques physiques

• Matériau du boîtier : Zamak 3 nickelé
• Câble : Ø 5,8 mm, 4 × 0,5 mm²
• Câble (avec résistances) : Ø 5,1 mm, 2 × 0,5 mm²
• Dimensions (partie contact) : 100 × 20 × 31 mm
• Dimensions (partie aimant) : 100 × 20 × 31 mm
• Poids total (y compris 2 plaques de montage) : 1180 g
• Poids (partie contact) : 375 g
• Poids (partie aimant) : 400 g

Contenu

• Contact magnétique en saillie DEM-2506 (MCX 240)
• Plaques de montage × 2

Certifications

• EN 50131-2-6:2008 : Grade 2
• VdS : classe B
• TÜV : II 1 G Ex ma IIC T70°C Ga
