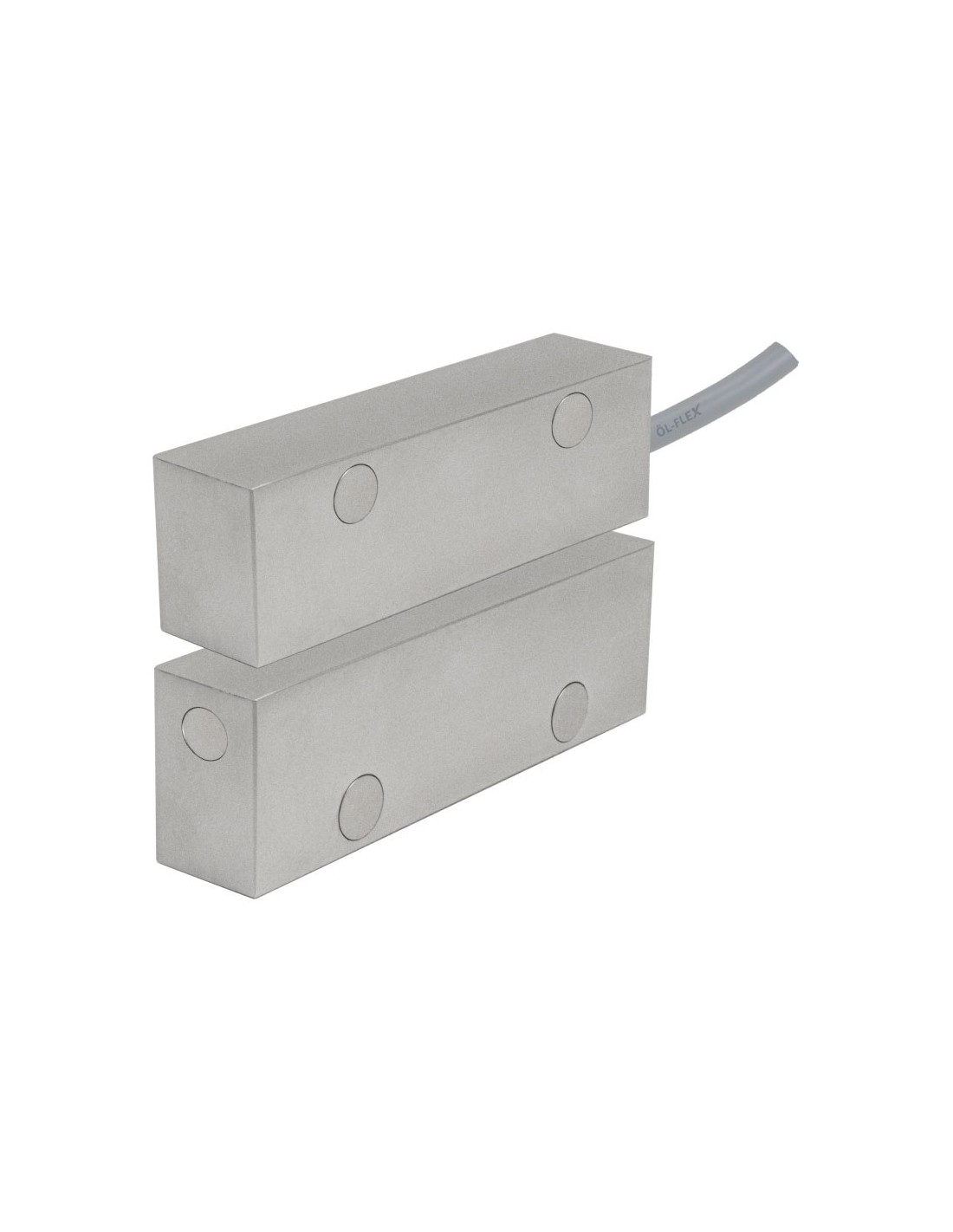

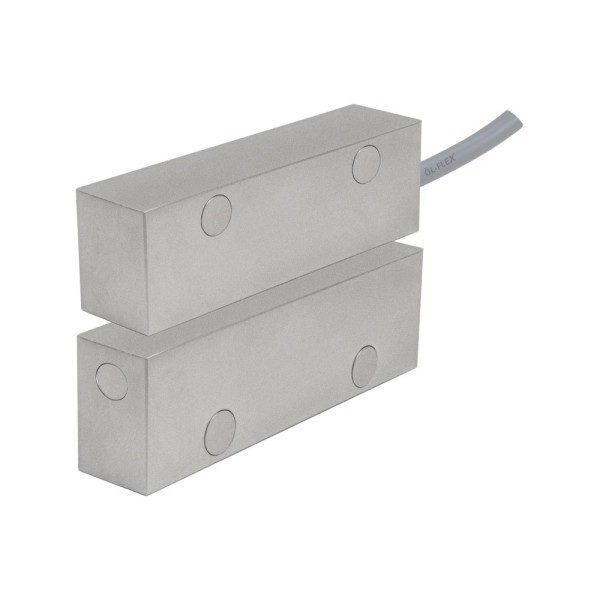

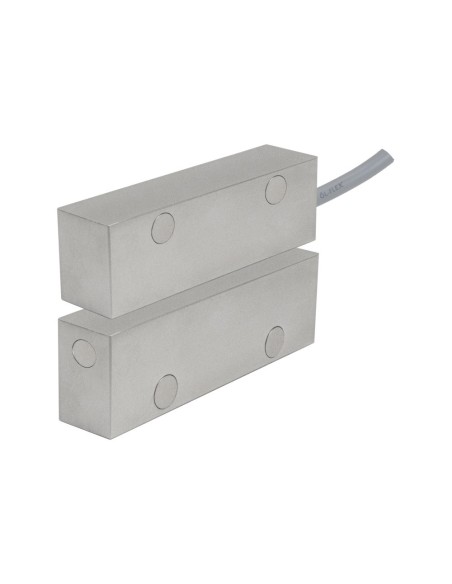

ALARMTECH DEM-2507 MCX 270 Contact magnétique de surface Alarmtech MCX 270 pour environnements industriels et ATEX

Caractéristiques techniques

• Contact magnétique en saillie Alarmtech série MCX
• Contact Form A (SPST)
• Fonction anti-sabotage : reed supplémentaire contre aimant externe
• Montage en saillie
• Surface d’installation : bois / matériau non magnétique ; acier (avec plaque de montage)
• Distance de fermeture (entrefer typique) : 39 mm (bois / matériau non magnétique) ; 26 mm (acier avec plaque)
• Distance d’ouverture (entrefer typique) : 46 mm (bois / matériau non magnétique) ; 30 mm (acier avec plaque)
• Tension maximale : 48 V DC / AC
• Courant maximal : 500 mA DC / crête AC
• Puissance de coupure maximale : 10 W

Fonctionnalités

• Détection d’ouverture par séparation entre le contact et l’aimant
• Surveillance anti-sabotage via aimant externe
• Application dans les systèmes d’intrusion et de contrôle d’accès
• Adapté aux portes industrielles et portails

Installation

• Le contact et l’aimant doivent être installés en parallèle et alignés
• Le contact se monte sur la partie fixe et l’aimant sur la partie mobile
• Utilisation recommandée de la plaque de montage fournie
• Ne pas installer à proximité de champs magnétiques puissants
• Ne pas installer directement sur un matériau ferromagnétique
• Utilisation exclusive de vis non ferromagnétiques
• Vérification finale à l’aide d’un ohmmètre
• En atmosphères explosives, nécessite une boîte à fusibles Fatum 3077 (ou équivalent) avec un fusible rapide de 290 mA max., installée hors de la zone Ex

Environnement

• Classe environnementale (EN50130-5:2011) : IIIA
• Température de fonctionnement : -40 °C à +70 °C
• Température de fonctionnement (Fatum 3077) : -20 °C à +90 °C
• Humidité relative maximale : 95 % HR
• Indice de protection : IP67
• Résistance aux chocs : IK04

Caractéristiques physiques

• Matériau du boîtier : Zamak 3 nickelé
• Câble : Ø 5,8 mm, 4 × 0,5 mm²
• Câble (avec résistances) : Ø 5,1 mm, 2 × 0,5 mm²
• Dimensions (partie contact) : 100 × 20 × 31 mm
• Dimensions (partie aimant) : 100 × 20 × 31 mm
• Poids total (y compris 2 plaques de montage) : 1180 g
• Poids (partie contact) : 375 g
• Poids (partie aimant) : 400 g

Contenu

• Contact magnétique en saillie DEM-2507 (MCX 270)
• Plaques de montage × 2

Certifications

• EN 50131-2-6:2008 : Grade 3 (EN-ST-000091)
• VdS : classe C (G 197603)
• TÜV : II 1 G Ex ma IIC T70°C Ga
