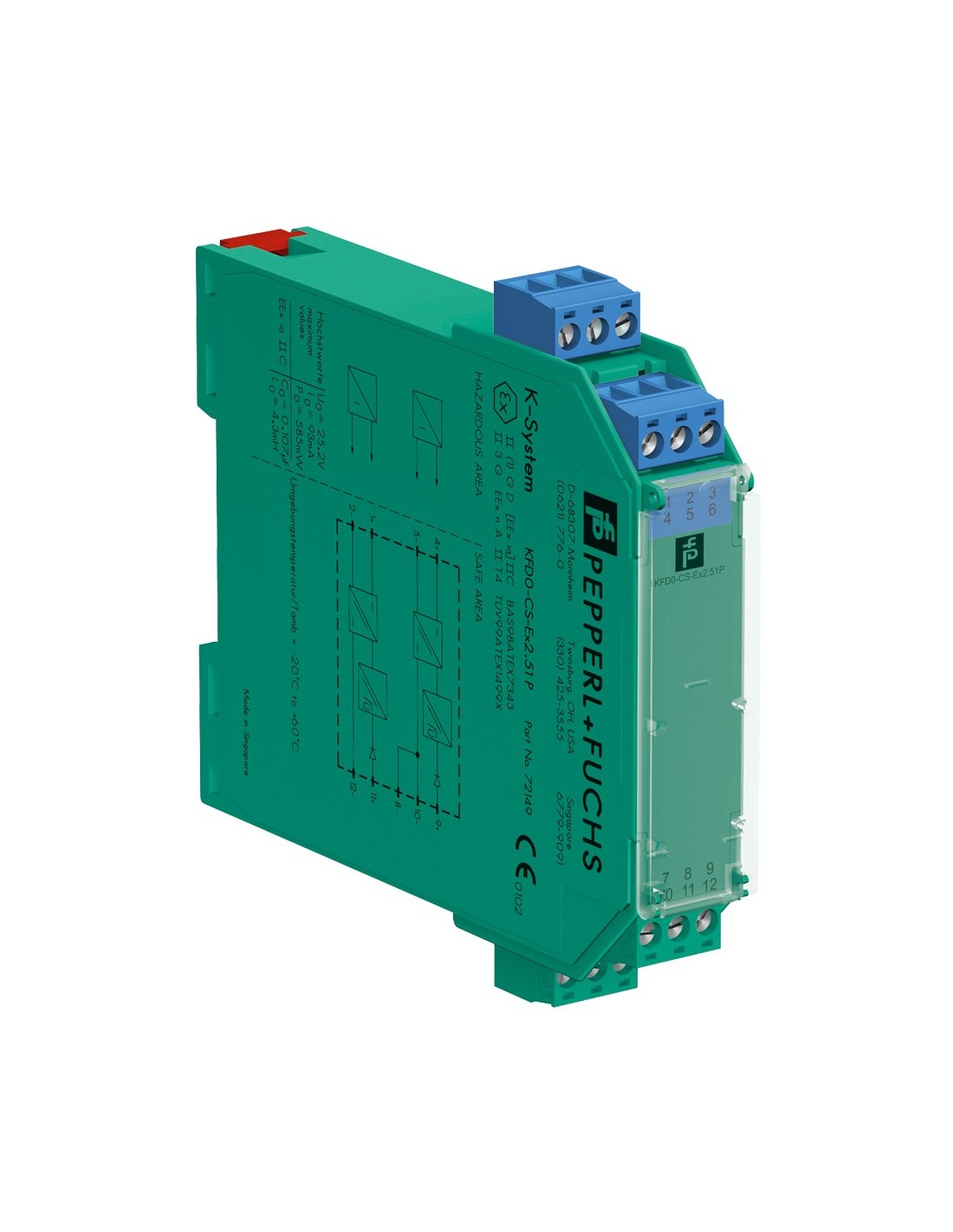

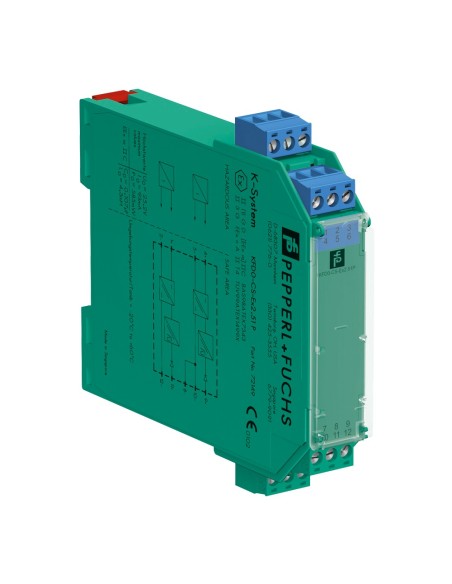

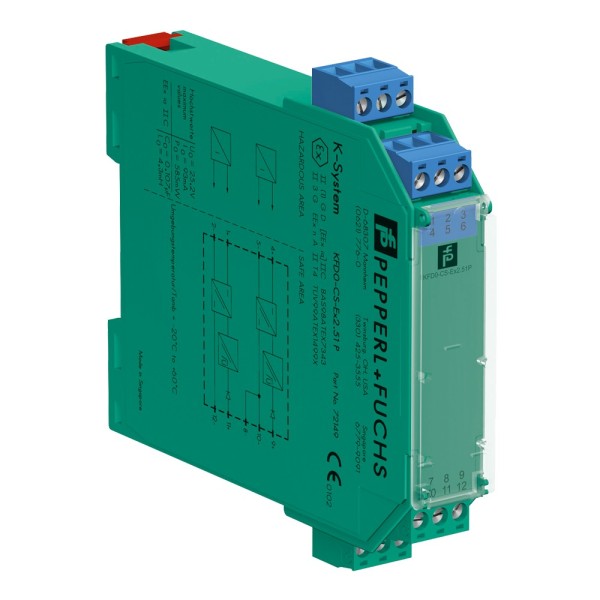

HOCHIKI FOC-729 KFD0-CS-EX2.51P Barrière Zener intrinsèquement sûre à 2 canaux alimentée en 24 V CC par boucle

Description

Cette barrière isolée est utilisée pour des applications de sécurité intrinsèque. Elle transfère des signaux CC des alarmes incendie, des alarmes fumée et des capteurs de température dans des zones dangereuses. Elle peut également être utilisée pour commander des convertisseurs I/P, des solénoïdes de puissance, des LED et des alarmes sonores.

La protection contre l’inversion de polarité évite les dommages à l’isolateur causés par un câblage défectueux.

Étant donné que cet isolateur est alimenté par la boucle, utilisez les données techniques pour vérifier que la tension adéquate est disponible pour les appareils de terrain.

Caractéristiques

• Barrière isolée à 2 canaux
• Alimentation 24 V CC (alimentation par boucle)
• Entrée/sortie de courant 0 mA ~ 40 mA
• I/P ou alimentation du transmetteur
• Précision de 1 %
• Protection contre l’inversion de polarité
• Jusqu’à SIL2 selon IEC 61508
• Montage sur rail DIN
• Classification ATEX II

Spécifications

• Nombre de canaux : 2
• Courant maximal de court-circuit (intrinsèquement sûr) : Uin> 24 V : ≤ 65 mA
• Plage de courant (non intrinsèquement sûr) : 0 ~ 40 mA, nominale
• Temps de montée ≤ 5 ms au rebond de 4 ~ 20 mA et Uin < 24 V
• Tension maximale de sortie en zone dangereuse pour 4 V 24 V : ≥ 21 V - (0.36 x courant en mA)
• Précision de transfert à 20 °C de ≤ 200 µA
• Tension d’alimentation de boucle de 4 V ~ 35 V CC
• Température de fonctionnement de -20 °C ~ +60 °C (fonctionnement continu)
• Température de stockage de -40 °C ~ +80 °C
• Humidité relative maximale de 95 % sans condensation
• Dimensions : 115 x 107 x 20 mm
• Poids : 100 g
