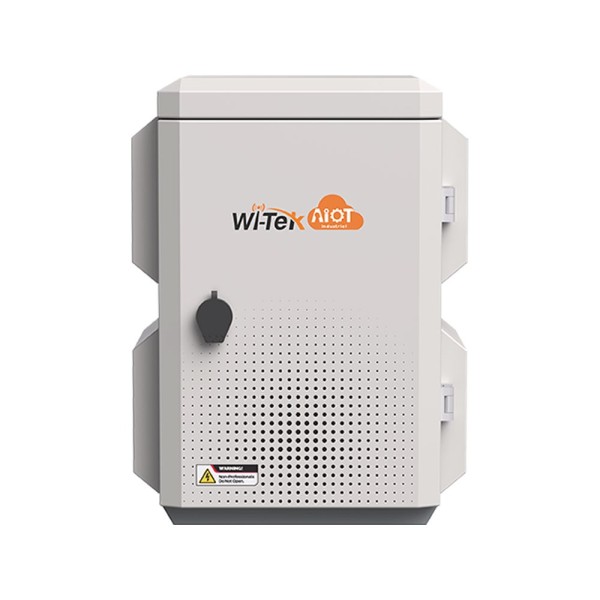

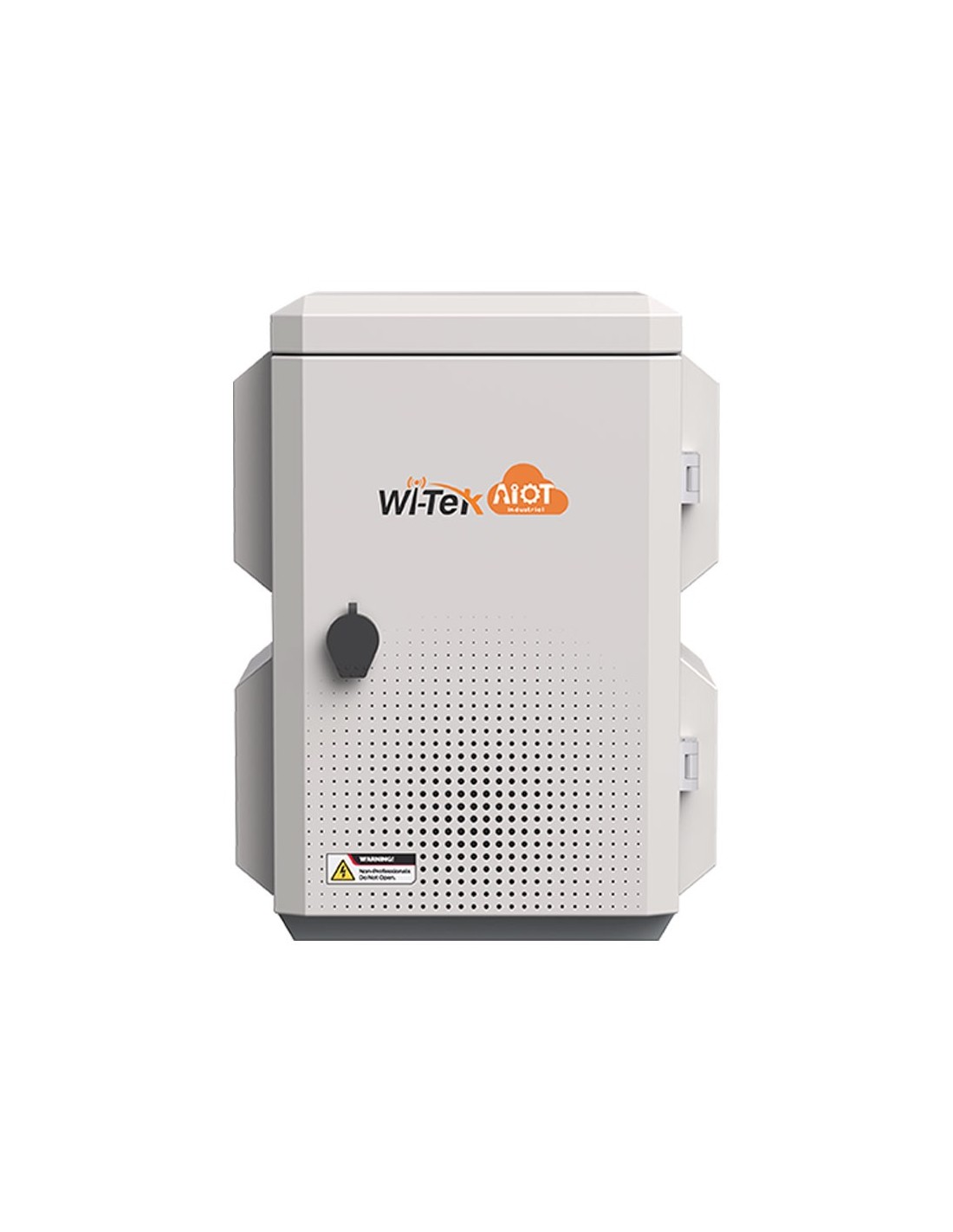

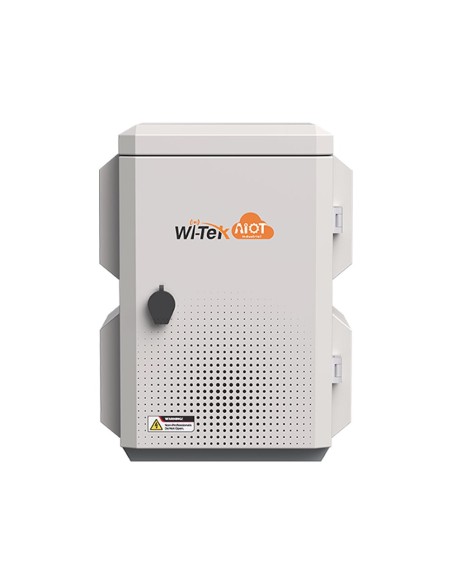

WI-TEK WITEK-0069-V3 WI-IOTBOX01 V3 Boîtier IoT extérieur modulaire Wi-Tek pour la protection des équipements en extérieur

Caractéristiques techniques

• Coffret IoT extérieur Wi-Tek pour la protection des équipements en extérieur
• 1 porte et 1 orifice pour serrure
• 4 plaques latérales amovibles, 2 par panneau latéral
• 4 connecteurs étanches M25, 2 sur chaque panneau latéral intérieur
• 2 rails arrière en alliage d’aluminium
• 1 entrée de câble inférieure
• 4 orifices de drainage inférieurs verrouillables avec bouchons en caoutchouc
• 1 ventilateur sur le panneau supérieur intérieur
• 1 micro-interrupteur dans la partie supérieure droite intérieure
• 3 grilles anti-insectes
• 2 rails DIN de 180 mm
• Plaque de montage 188 x 42 x 120 mm en option

Fonctionnalités

• Structure modulaire avec capot supérieur, panneau latéral, rail DIN, plaque de montage, connecteurs étanches, ventilateur et micro-interrupteur amovibles
• Dissipation thermique via ventilateur supérieur et conduit d’air ascendant avec ventilation inférieure
• Micro-interrupteur de porte adapté au raccordement à l’alimentation, alarme cloud via E/S ou buzzer
• Conçue pour des applications de boîtier de raccordement, distribution, équipements électriques, batteries, contrôle et surveillance en extérieur

Interface de communication

• Micro-interrupteur Omron avec bornes NC, NO et COM

Alimentation

• Ventilateur intégré Delta AFB0912HH alimenté en 12 V DC, plage de 7,0 à 13,8 V DC
• Consommation du ventilateur : 0,25 A typique et 3,0 W typiques

Environnement

• Protection contre la poussière et l’eau avec un indice de protection IP55
• Résistance aux UV, à la corrosion par gaz, à la corrosion par acides et alcalis, au brouillard salin et aux interférences électromagnétiques
• Température de fonctionnement du ventilateur : de -10 °C à 70 °C

Caractéristiques physiques

• Fabriquée en acier SPCC
• Finition par pulvérisation électrostatique
• Couleur gris clair et gris
• Installation sur poteau, mur ou sol
• Dimensions extérieures : 300 x 400 x 220 mm avec support de montage inclus
• Dimensions extérieures : 300 x 400 x 206,2 mm sans le support de montage
• Dimensions internes recommandées : 180 x 340 x 160 mm
• Épaisseur : 1,2 mm
• Poids net : 8,7 kg
• Dimensions de l’emballage : 460 x 360 x 275 mm
• Poids brut : 10 kg

Contenu

• Coffret IoT extérieur WITEK-0069-V3 (WI-IOTBOX01 V3)
• 1 coffret avec 1 ventilateur, 1 micro-interrupteur et 4 connecteurs étanches M25
• Accessoires de montage mural avec 2 petites pièces de suspension, 2 grandes pièces de suspension, 4 vis d’expansion et 4 vis hexagonales
• Accessoires de montage sur poteau avec 2 colliers en acier inoxydable de 1,1 m pour des diamètres de 50 à 300 mm et 2 clips universels en acier inoxydable
• 1 guide d’installation rapide
• 1 disjoncteur miniature
• 2 clés
• 2 rails DIN de 180 mm
• 1 connecteur de mise à la terre

Certifications et normes

• Marquages CE, FCC, RoHS et UKCA
