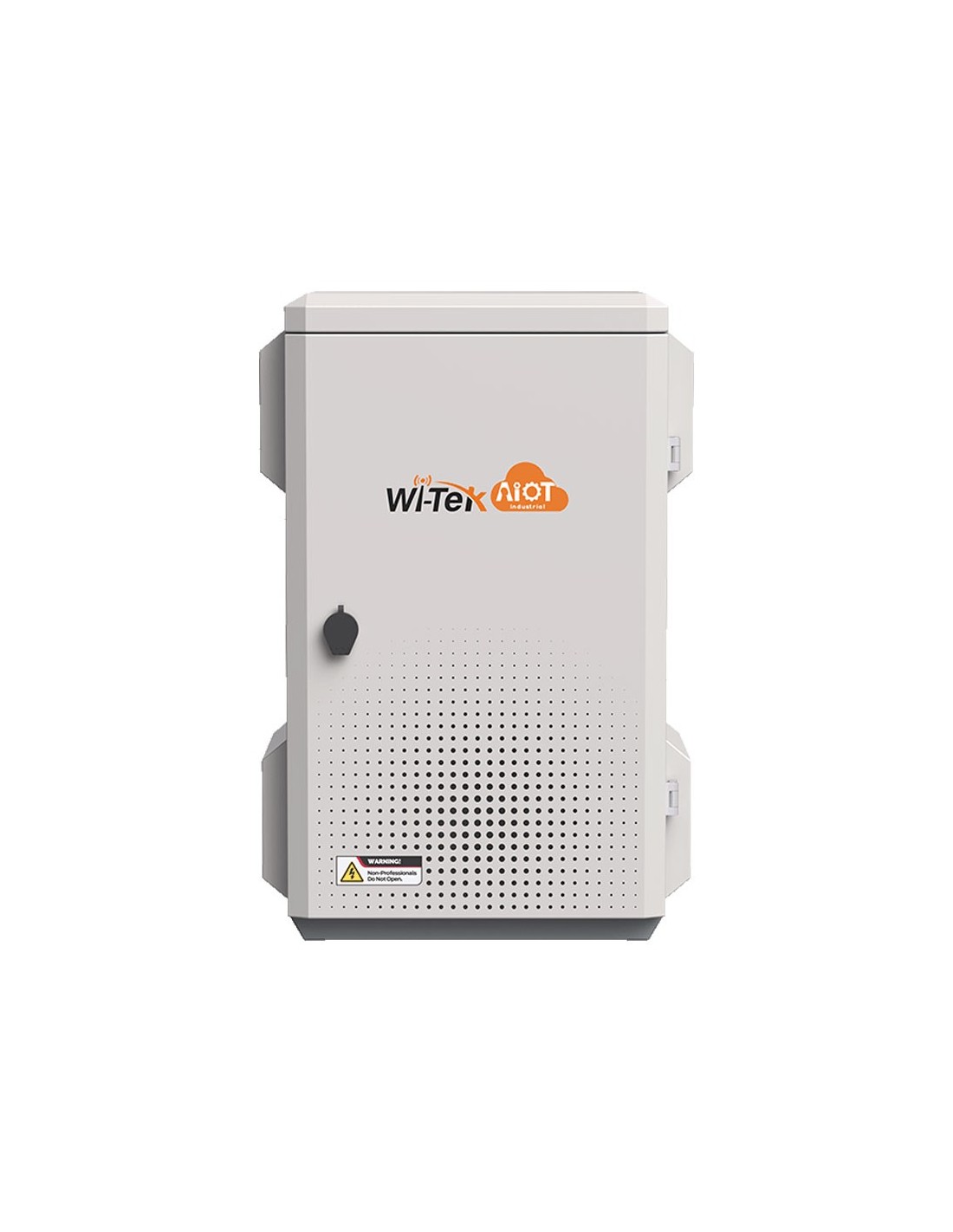

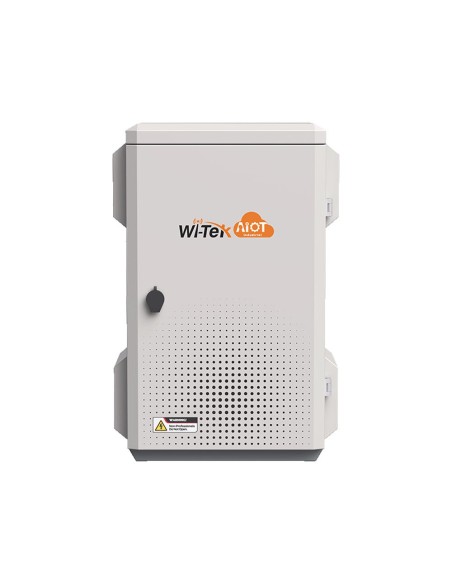

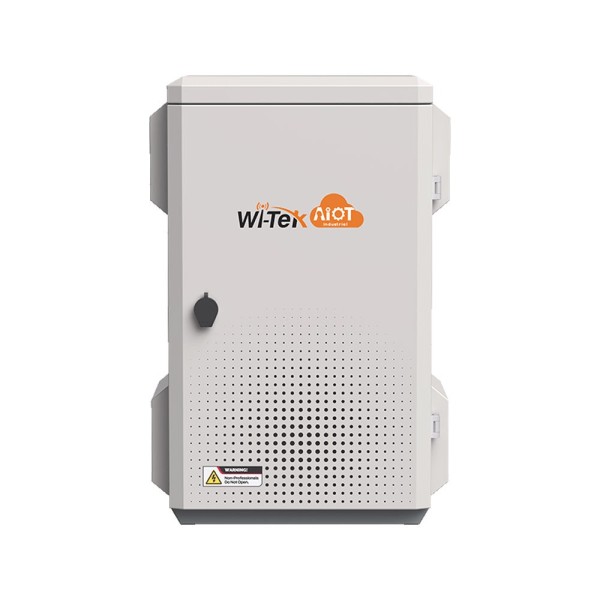

WI-TEK WITEK-0070-V3 WI-IOTBOX02 V3 Boîtier IoT extérieur modulaire Wi-Tek pour la protection des équipements en extérieur

Caractéristiques techniques

• Coffret IoT extérieur Wi-Tek pour la protection des équipements en extérieur
• Matériel V3
• 1 porte et 1 orifice pour serrure
• 4 plaques latérales amovibles, 2 par panneau latéral
• 4 connecteurs étanches M25, 2 sur chaque panneau latéral intérieur
• 2 rails arrière en alliage d’aluminium
• 1 entrée de câble inférieure
• 4 orifices de drainage inférieurs avec bouchons en caoutchouc
• 1 ventilateur sur le panneau supérieur intérieur
• 1 micro-interrupteur en haut à droite à l’intérieur
• 3 grilles anti-insectes
• 2 rails DIN de 275 mm
• 1 plaque de montage de 285,2 x 42 x 99 mm
• 2 plaques de montage de 285,2 x 42 x 124 mm

Fonctionnalités

• Structure modulaire avec couvercle supérieur, panneau latéral, rail DIN, plaque de montage, connecteurs étanches, ventilateur et micro-interrupteur amovibles
• Dissipation thermique via ventilateur supérieur et conduit d’air ascendant avec ventilation inférieure
• Nouveau design de conduit de refroidissement pour un refroidissement plus efficace
• Micro-interrupteur de porte adapté à la connexion à l’alimentation, alarme cloud via E/S ou buzzer
• Conçue pour des applications de boîtier de jonction, distribution, équipements électriques, batteries, contrôle et surveillance en extérieur
• Adaptée aux applications CCTV extérieur, WLAN, couverture Wi-Fi et IoT industriel

Interface de communication

• Micro-interrupteur Omron V156-1C25 avec bornes NC, NO et COM
• Courant nominal du micro-interrupteur : 15 A
• Tension nominale du micro-interrupteur : 250 V
• Durée de vie mécanique du micro-interrupteur : 15 000 000 cycles

Alimentation

• Ventilateur intégré Delta AFB0912HH alimenté en 12 V DC, plage de 7,0 à 13,8 V DC
• Consommation du ventilateur : 0,25 A typique et 3,0 W typiques
• Vitesse du ventilateur : 3200 tr/min
• Débit d’air : 57,92 CFM
• Bruit acoustique : 38,0 dB-A, maximum 41,0 dB-A
• Disjoncteur miniature CHINT NXB-63 C25 bipolaire
• Courant nominal du disjoncteur : 25 A
• Tension nominale du disjoncteur : 400 V~
• Pouvoir de coupure en court-circuit : 6000 A
• Installation du disjoncteur sur rail DIN

Environnement

• Protection contre la poussière et l’eau : indice de protection IP55
• Résistance aux UV, à la corrosion par gaz, à la corrosion par acides et alcalis, au brouillard salin et aux interférences électromagnétiques
• Température de fonctionnement du ventilateur : de -10 °C à 70 °C

Caractéristiques physiques

• Fabriquée en acier SPCC
• Finition par pulvérisation électrostatique
• Couleur gris clair et gris
• Installation sur poteau, mur ou sol
• Dimensions extérieures : 400 x 600 x 265 mm avec support de montage inclus
• Dimensions extérieures : 400 x 600 x 251,2 mm sans le support de montage
• Dimensions internes recommandées : 280 x 540 x 200 mm
• Épaisseur : 1,2 mm
• Poids net : 14,1 kg
• Dimensions de l’emballage : 680 x 480 x 315 mm
• Poids brut : 16,5 kg

Contenu

• Coffret IoT extérieur WITEK-0070-V3 (WI-IOTBOX02 V3)
• 1 coffret avec 1 ventilateur, 1 micro-interrupteur et 4 connecteurs étanches M25
• Accessoires de montage mural avec 2 petites pièces de suspension, 2 grandes pièces de suspension, 4 chevilles à expansion et 4 vis hexagonales
• Accessoires de montage sur poteau avec 2 colliers en acier inoxydable de 1,1 m pour des diamètres de 50 à 300 mm et 2 clips universels en acier inoxydable
• 1 guide d’installation rapide
• 1 disjoncteur miniature
• 1 plaque de montage de 285,2 x 42 x 99 mm
• 2 plaques de montage de 285,2 x 42 x 124 mm
• 2 clés
• 2 rails DIN de 275 mm
• 1 connecteur de mise à la terre

Certifications et normes

• Marquages CE, FCC, RoHS et UKCA
