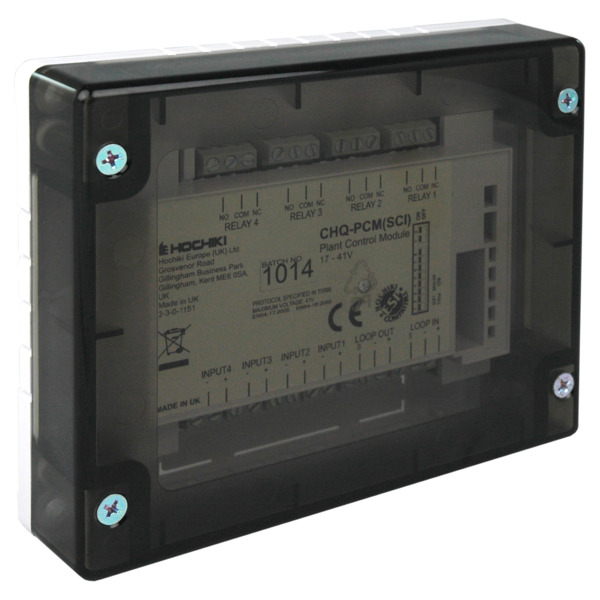

HOCHIKI CHQ-PCM(SCI) Módulo analógico de 4 entradas y 4 salidas - Alimentado desde el lazo - Dirección de lazo única - Entradas
- Sku CHQ-PCM(SCI)
- Más en MÓDULOS INCENDIO , OTROS SEGURIDAD
-
Marca
CHQ-PCM(SCI) es un módulo de entrada/salida alimentado desde el lazo con 4 salidas de relé de independientes y 4 entradas supervisadas.
Las salidas cuentan con contactos libres de tensión N/A y N/C y pueden ser accionadas por separado bajo el control del panel, para ser utilizadas para el control de dispositivos como compuertas, o el apagado de plantas y equipos.
Las 4 entradas permiten la supervisión local de incendios y fallo, supervisando circuito abierto y cortocircuito, y si es necesario, se pueden habilitar o deshabilitar por pares usando un interruptor DIL de dos vías.
Cuando se utilizan cables pesados, recomendamos el uso de la carcasa modular SMB-1 junto con SMB-ADAPTOR, está disponible una caja posterior (CHQ-BACKBOX) que, cuando se usa junto con el CHQ-PCM(SCI), aumenta la clasificación IP a IP65.
También está disponible en carcasa para montaje DIN: CHQ-PCM/DIN(SCI)
Nota: El estado de los contactos de relé será indeterminado hasta que se encienda la unidad.
- HOCHIKI
- Módulo de control direccionable analógico de 4 entradas y 4 salidas
- Alimentado por lazo
- Entrada auxiliar supervisada
ESPECIFICACIONES:
| Referencia | CHQ-PCM(SCI) |
| Tensión de funcionamiento | 17 41 VCC |
| Método de transmisión | Comunicación digital mediante ESP |
| Corriente de reposo (típico) | 330 A |
| Consumo de corriente (durante el sondeo) | 22 mA ± 20 % |
| Clasificación de contacto de relé | 30 VCC máx., 1 A (carga resistiva) |
| Resistencia EOL de entrada | 10 K , ±5 %, 0,25 W |
| Nivel de umbral de entrada | ON=470 , circuito corto <50 , circuito abierto >100 K |
| Corriente nominal máxima | 1 A (interruptor cerrado) |
| Corriente de fuga | 3 mA (interruptor abierto) |
| Pesos (g) / Dimensiones (mm) | CHQ-PCM (SCI) 322 (567 con tapa y caja posterior) L 157 x W 127 x D 35 (con tapa)(con tapa y caja trasera) D 79 |
| Rango de presión | atmosférica Sin restricciones especificadas |
CONTENIDO:
- Módulo analógico de 4 entradas y 4 salidas
