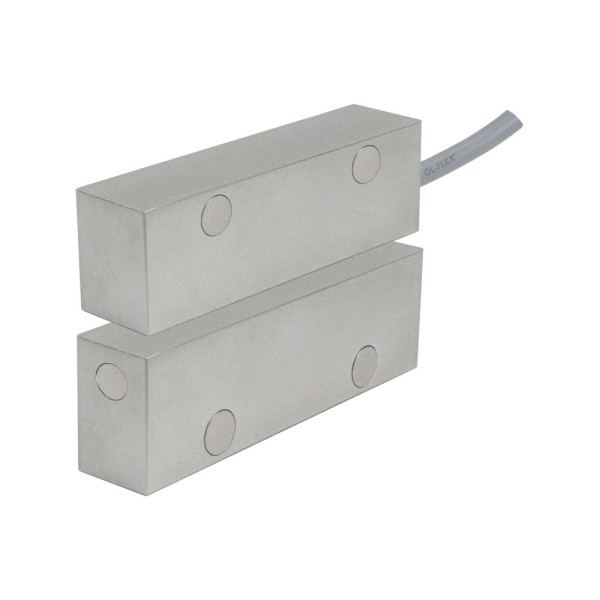

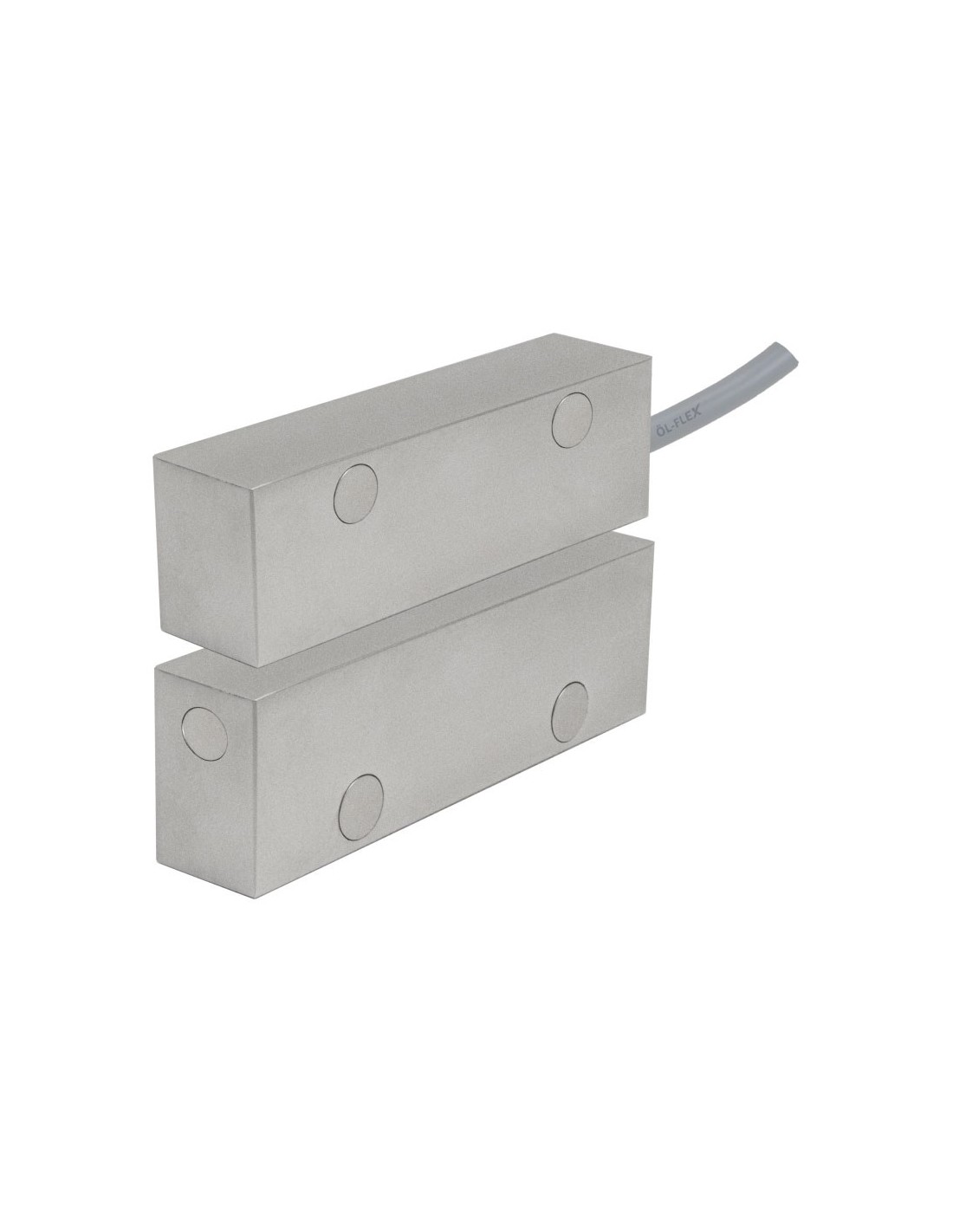

ALARMTECH DEM-2507 MCX 270 Contacto magnético de superfície Alarmtech MCX 270 para ambientes industriais e ATEX

Características técnicas

• Contacto magnético de superfície Alarmtech série MCX
• Contacto Form A (SPST)
• Função anti-sabotagem: reed adicional contra íman externo
• Montagem à superfície
• Superfície de instalação: madeira / material não magnético; aço (com placa de montagem)
• Distância de fecho (gap típico): 39 mm (madeira / material não magnético); 26 mm (aço com placa)
• Distância de abertura (gap típico): 46 mm (madeira / material não magnético); 30 mm (aço com placa)
• Tensão máxima: 48 V DC / AC
• Corrente máxima: 500 mA DC / pico AC
• Potência máxima de corte: 10 W

Funcionalidades

• Deteção de abertura através da separação entre o contacto e o íman
• Supervisão anti-sabotagem através de íman externo
• Aplicação em sistemas de intrusão e controlo de acessos
• Adequado para portas industriais e portões

Instalação

• O contacto e o íman devem ser instalados em paralelo e alinhados
• O contacto monta-se na parte fixa e o íman na parte móvel
• Utilização recomendada da placa de montagem incluída
• Não instalar perto de campos magnéticos fortes
• Não instalar diretamente sobre material ferromagnético
• Utilização exclusiva de parafusos não ferromagnéticos
• Verificação final com ohmímetro
• Em ambientes explosivos, requer caixa de fusíveis Fatum 3077 (ou equivalente) com fusível rápido máximo de 290 mA, instalada fora da zona Ex

Ambiental

• Classe ambiental (EN50130-5:2011): IIIA
• Temperatura de funcionamento: -40 °C a +70 °C
• Temperatura de funcionamento (Fatum 3077): -20 °C a +90 °C
• Humidade relativa máxima: 95 % RH
• Grau de proteção: IP67
• Resistência ao impacto: IK04

Características físicas

• Material da carcaça: Zamak 3 niquelado
• Cabo: Ø 5,8 mm, 4 × 0,5 mm²
• Cabo (com resistências): Ø 5,1 mm, 2 × 0,5 mm²
• Dimensões (parte do contacto): 100 × 20 × 31 mm
• Dimensões (parte do íman): 100 × 20 × 31 mm
• Peso total (incluindo 2 placas de montagem): 1180 g
• Peso (parte do contacto): 375 g
• Peso (parte do íman): 400 g

Conteúdo

• Contacto magnético de superfície DEM-2507 (MCX 270)
• Placas de montagem × 2

Certificações

• EN 50131-2-6:2008: Grau 3 (EN-ST-000091)
• VdS: classe C (G 197603)
• TÜV: II 1 G Ex ma IIC T70°C Ga
