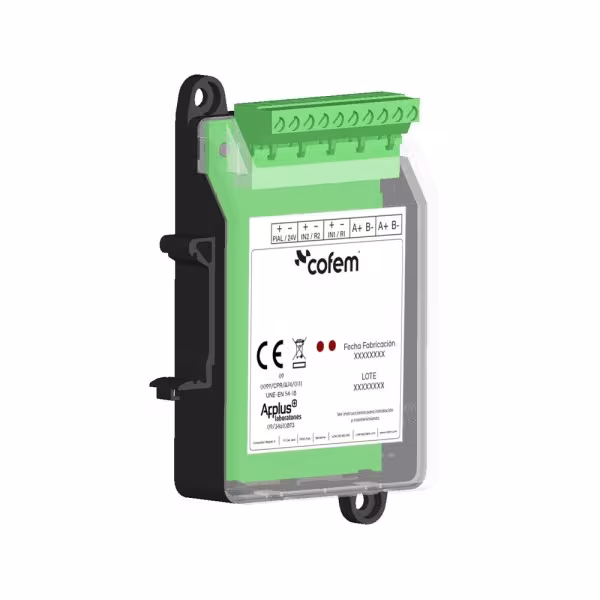

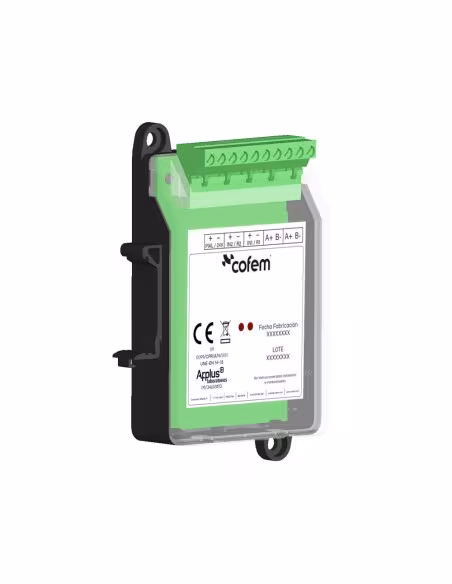

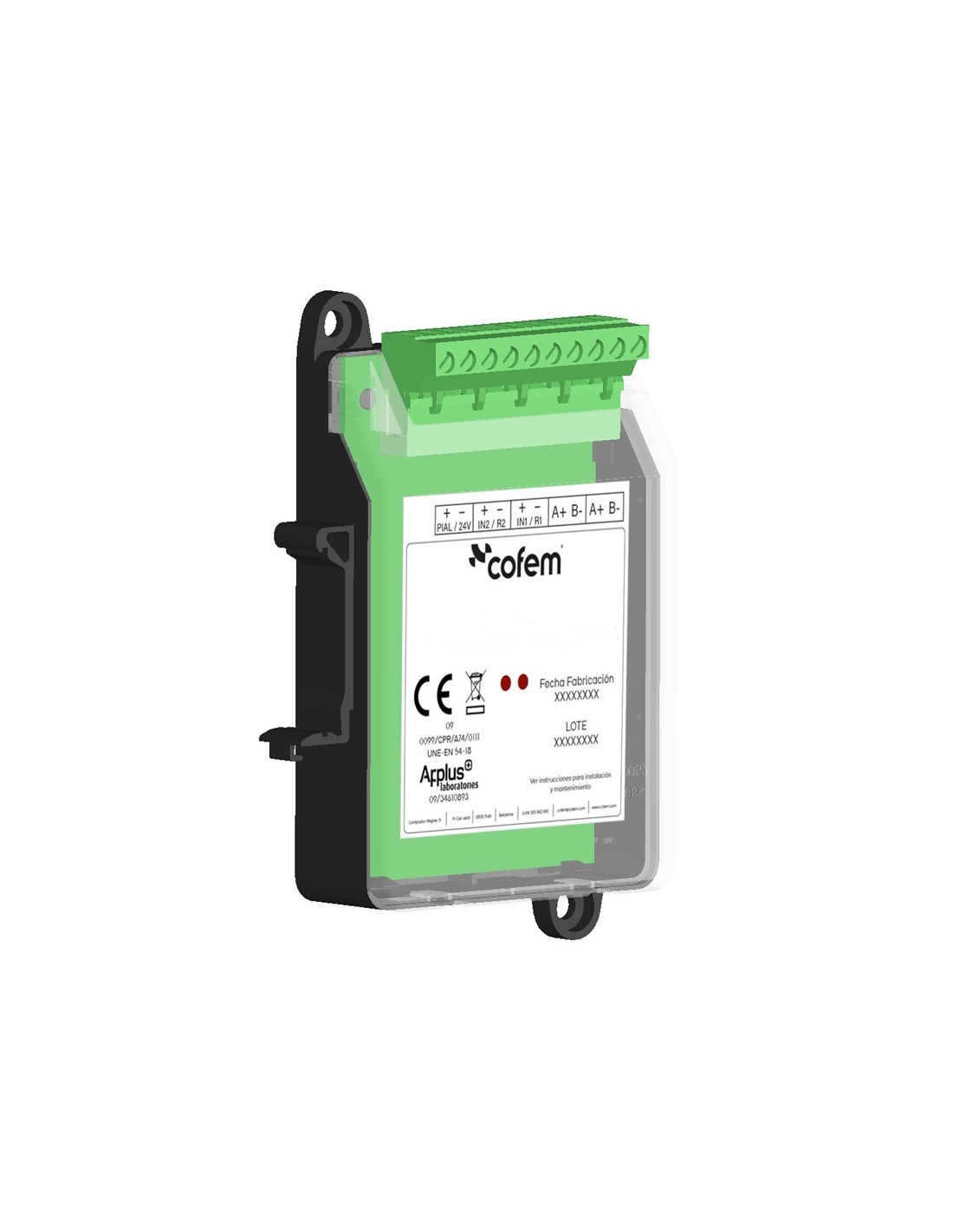

COFEM COFEM-14 MDA1Y Módulo analógico microprocessado e endereçável (com isolador de curto-circuito) de 1 relé que se instala co

Descrição

Módulo microprocessado e endereçável (com isolador de curto-circuito) que se instala como mais um elemento do laço.

É um módulo de duas saídas de relé de acionamento simultâneo (com uma única função), tanto no seu tipo de aplicação (sirene, manobra ou pré-alarme), como na sua temporização e na combinação de sensores que os ativam.

O módulo é alimentado pela ligação ao laço, mas necessita de uma alimentação auxiliar de 30V que forneça a energia necessária aos dispositivos comandados pelos relés. Este supervisiona a presença de tensão na linha de alimentação auxiliar de 30V, além das saídas dos relés supervisionados.

A saída de relé R1 é supervisionada através de uma resistência de fim de linha de 33 kΩ, indicando o estado de linha aberta ou linha em curto-circuito. A saída de relé R2 atua como contacto NA e NC, não supervisionado, sendo a sua aplicação típica o disparo dos eletroímanes das portas corta-fogo. Tendo em conta o consumo produzido no sistema, recomenda-se a instalação de fontes de alimentação externas (FAE) para mais de 10 eletroímanes no total por central.

Características

• O módulo está protegido por um fusível auto-rearmável de 0,9 A e cada saída supervisionada por um fusível de 0,5 A
• O piscar do LED vermelho transparente indica a comunicação com a central. O acendimento do LED verde indica o disparo de um ou de ambos os relés
• Fornecido em módulos retangulares fabricados em ABS termo-resistente
• O módulo MDA1Y está certificado de acordo com a Norma EN 54-18 pela AENOR e com marcação CE segundo o Regulamento Europeu de Produtos de Construção (UE) Nº 305/2011
