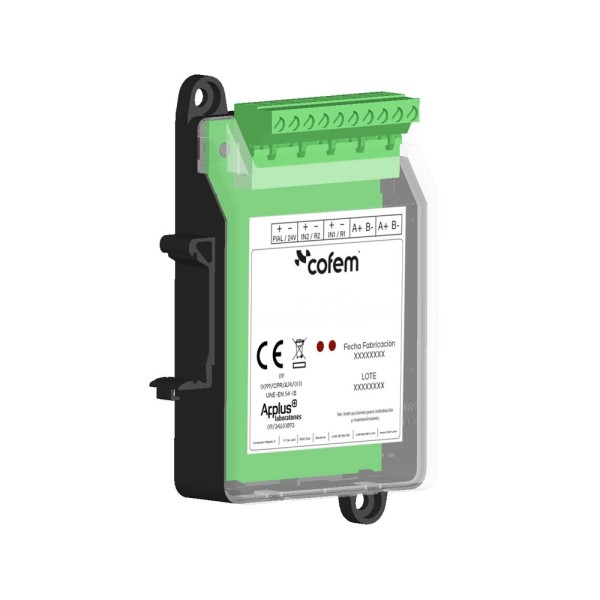

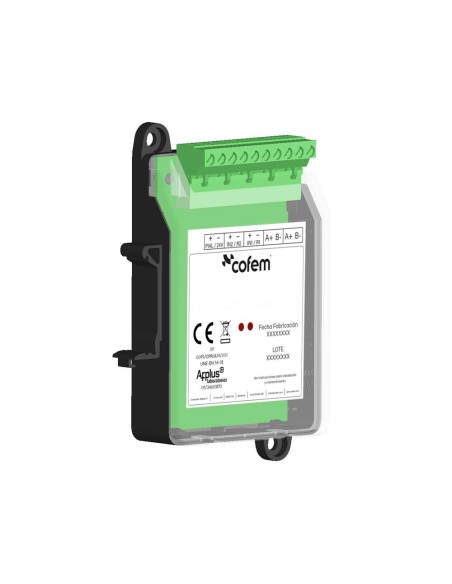

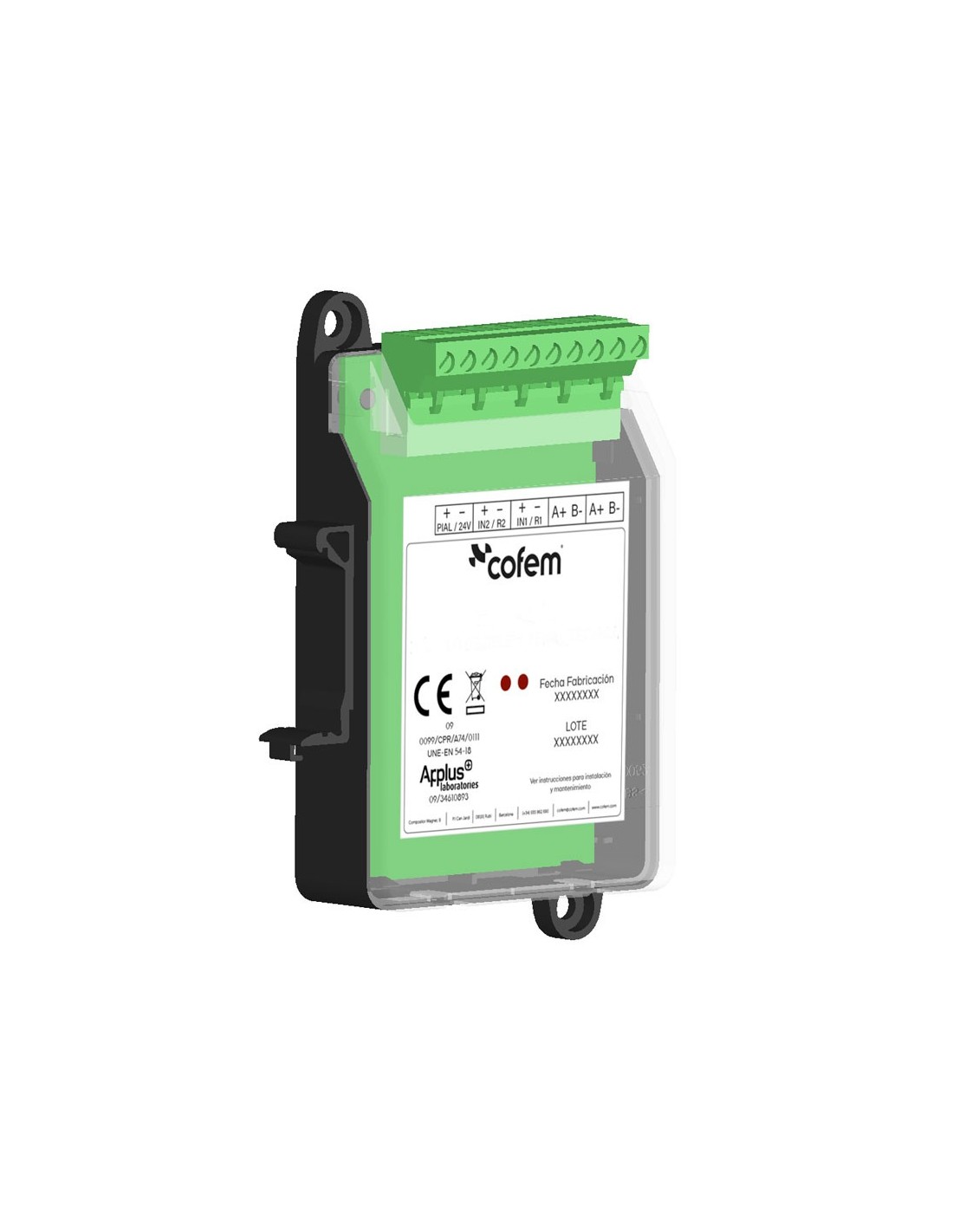

COFEM COFEM-16 MSTAY Módulo de sinais técnicas MSTAY

Descrição

Módulo microprocessado e endereçável (com isolador de curto-circuito) que se instala como mais um elemento do laço.

Dispõe de duas entradas para discernir o estado aberto ou fechado de um contacto seco ligado em série com uma resistência de 10kΩ. Em estado de repouso, o contacto deve estar aberto e, em caso de anomalia, deve estar fechado. Na primeira entrada (assinalada como IN1) deteta o contacto fechado com a categoria de ALARME. A segunda entrada (assinalada como IN2) deteta o contacto fechado com a categoria de AVARIA. É possível associar as duas entradas simultaneamente, obtendo informação tanto de alarme como de avaria.

Em estado de repouso, o MSTAY supervisiona a linha exterior por meio de uma resistência de 33kΩ, indicando o estado de linha aberta ou linha cruzada.

É de aplicação típica para sinalizar o estado de outros sistemas de deteção, onde possam existir ligações de sensores de fluxo no caso de instalações de sprinklers, fins de curso no caso de portas corta-fogo, elevadores, nível de depósitos, etc.

O piscar do LED vermelho transparente indica a comunicação com a central, e quando permanece aceso indica o estado de alarme. O acendimento do LED verde indica a ativação de uma ou de ambas as entradas.

Este módulo dispõe de saída para a ativação de um piloto remoto, que é ativado quando está em estado de alarme. O Módulo de Sinais Técnicos é alimentado pela ligação ao laço.

É fornecido em módulos retangulares fabricados em ABS termo-resistente. O módulo MSTAY está certificado de acordo com a Norma EN 54-18 pela AENOR, e com marcação CE segundo o Regulamento Europeu de Produtos da Construção (UE) n.º 305/2011.
