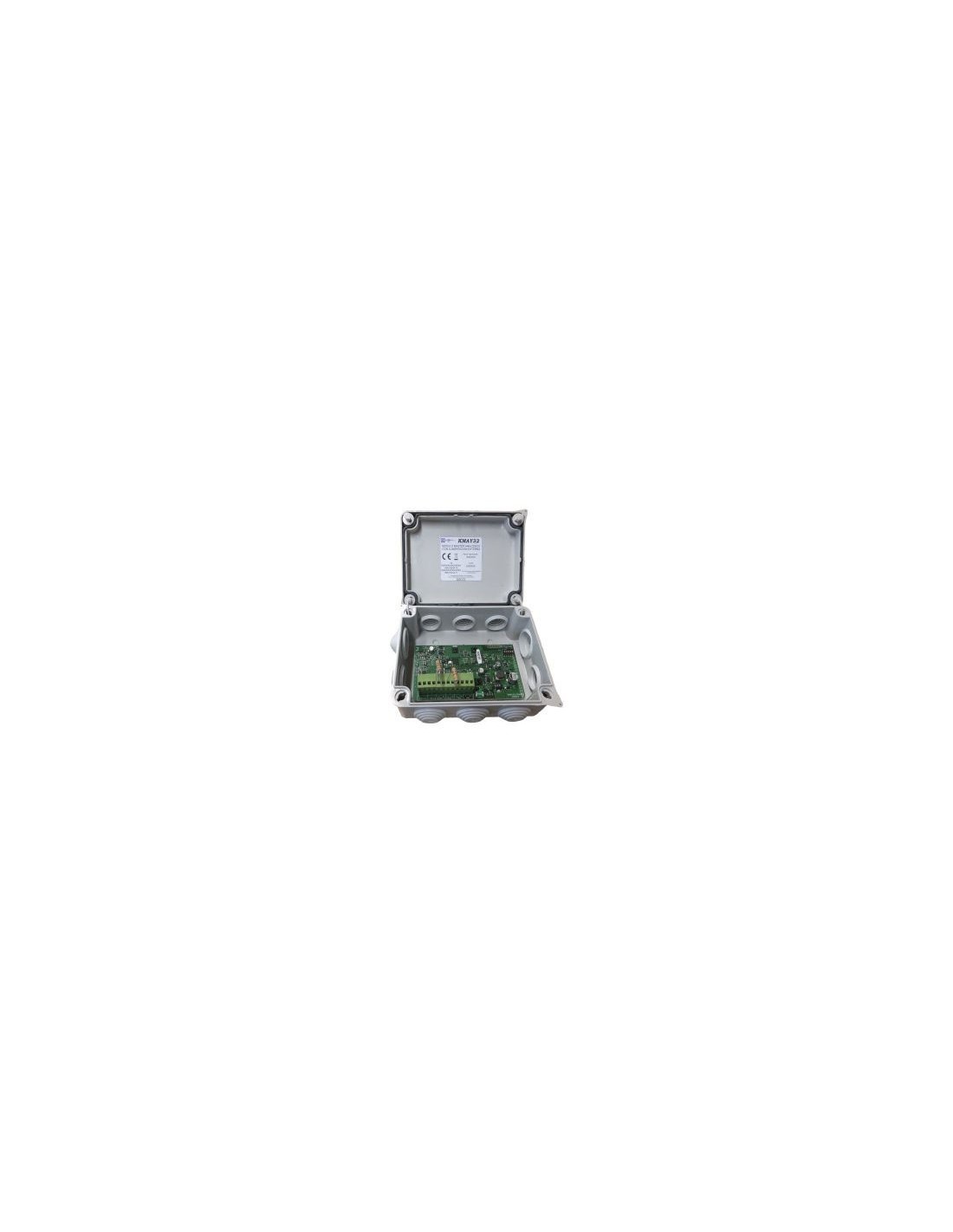

COFEM COFEM-57 KMAY32 Módulo analógico microprocessado e endereçável (com isolador de curto-circuito) que se instala como um ele

Descrição

Este Módulo permite ligar detetores e/ou botões de alarme convencionais a um sistema analógico de deteção de incêndios, desempenhando a função de interface entre uma central de controlo analógica e um sistema convencional.

Na régua de “Zona C” podem ser instalados no máximo 10 botões de alarme convencionais. Na régua “Zona D”, é admitido um máximo de 32 elementos entre detetores (A30XH, A30XHS, A30XT e A30XV) e botões de alarme convencionais. Ambas as réguas supervisionam a linha através de uma resistência de fim de linha de 4K7. Desta forma, é indicado o estado de linha aberta, linha em curto-circuito, alarme de detetor ou alarme de botão.

Características

• Dispõe de um microswitch para a configuração dos limiares de zona:
  • Limiar de linha aberta (pino μswitch 1-2)
  • Limiar de disparo do alarme do detetor (pino μswitch 3-4)
  • Limiar de disparo do alarme do botão (pino μswitch 5)
• O piscar do LED vermelho transparente indica a comunicação com a central; se permanecer aceso indica o estado de alarme de um detetor ou botão ligado a este módulo
• Este módulo dispõe de saída para a ativação de um indicador remoto, que é ativado quando está em estado de alarme
• Este módulo é alimentado pela ligação ao laço e requer uma alimentação auxiliar de 24V para alimentar as zonas (essa tensão é supervisionada pelo microcontrolador)

Especificações

• Isolador de curto-circuito
• Tensão de zona de 22V com polaridade
• Saída de indicador remoto
• Indicador de ativação (LED vermelho fixo) e de comunicação (LED vermelho intermitente)
• Alimentação do laço de 24V~35V com polaridade
• Alimentação auxiliar 20V~30V
• Consumo em repouso de 1,5mA
• Temperatura de funcionamento de -10°C ~ +50°C
• Humidade relativa de 20% ~ 95%
• Grau de proteção IP55
• Dimensões: 159 x 118 x 72 mm
