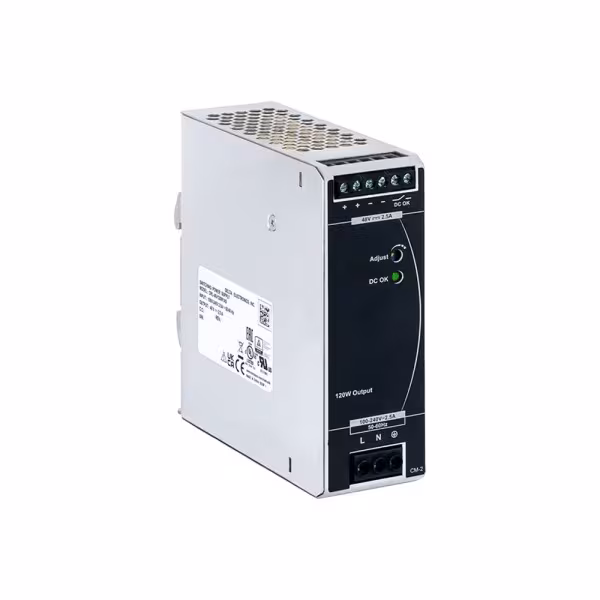

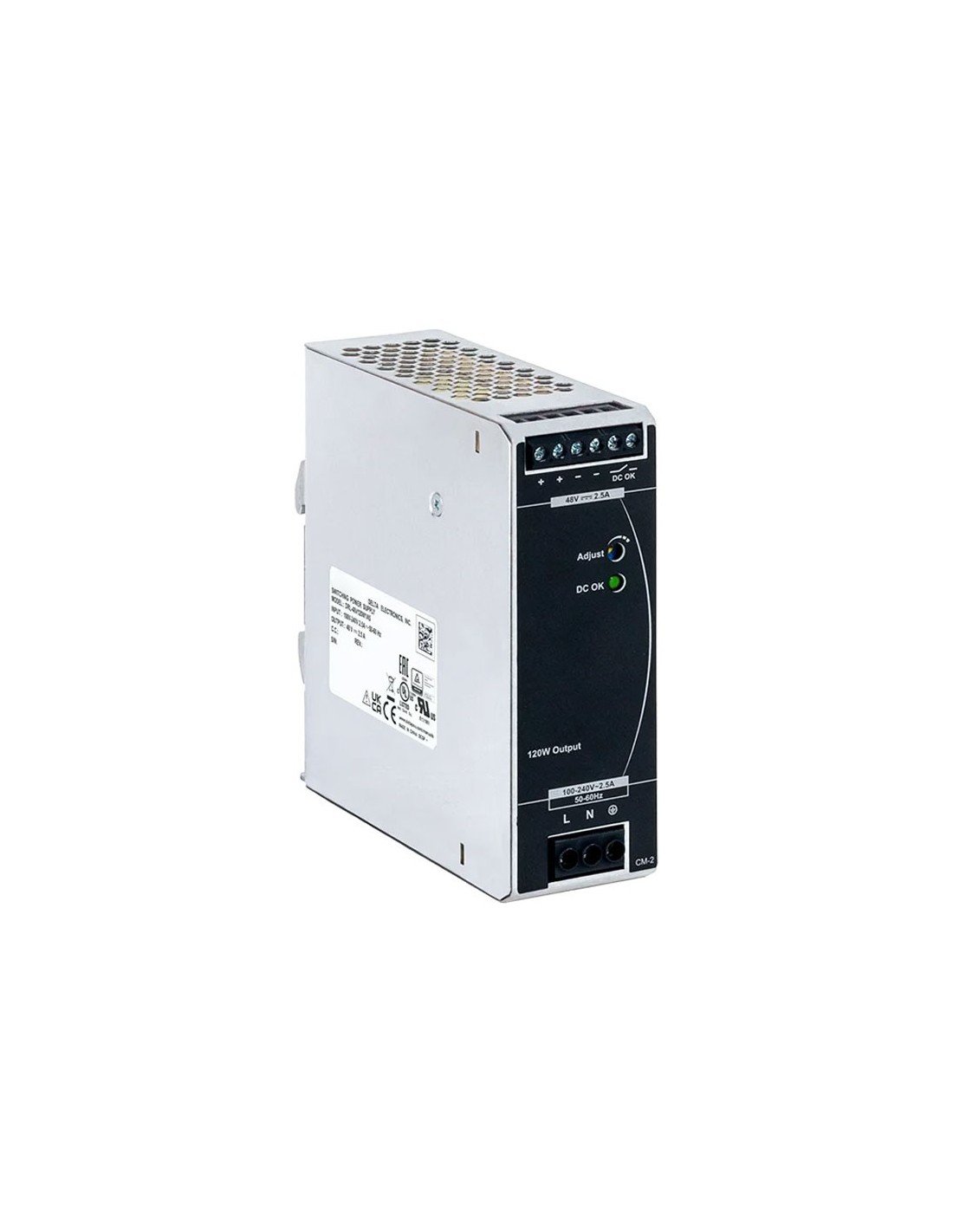

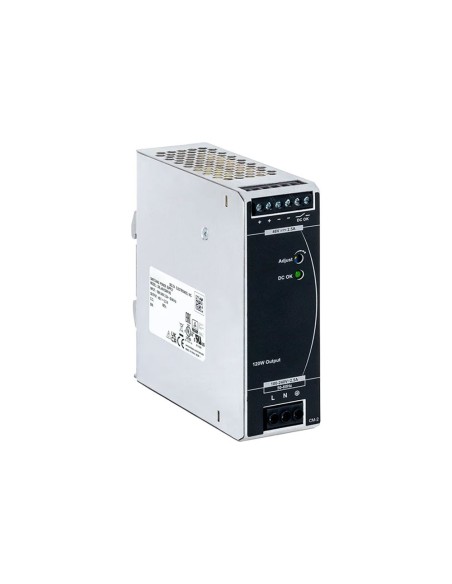

DAHUA DAHUA-5146 DAHUA-5146 Fonte de alimentação AC-DC DIN de 48 Vdc para comutação industrial

Características técnicas

• Fonte de alimentação AC-DC DIN de 48 Vdc para comutação industrial
• Saída nominal de 48 Vdc
• Corrente de saída de 2,50 A
• Potência de saída de 120 W
• Intervalo de ajuste da saída de 44 a 56 Vdc
• Eficiência até 90,0 %
• Regulação de linha inferior a 0,5 %
• Regulação de carga inferior a 1 %
• PARD inferior a 150 mVpp entre > -10 °C e +70 °C
• PARD inferior a 300 mVpp entre ≤ -10 °C e -20 °C

Funcionalidades

• Entrada AC universal
• Circuito interno de corrente constante para cargas reativas
• Revestimento conformal nas PCBAs para proteção contra poeiras e contaminantes químicos comuns
• Indicador LED verde DC OK
• Proteção contra sobretensão entre 57,0 e 67,2 V
• Proteção contra sobrecarga e sobrecorrente entre 105 % e 150 % da corrente nominal
• Proteção por sobretemperatura em modo latch
• Proteção contra curto-circuito em modo hiccup com autorrecuperação

Alimentação

• Entrada nominal de 100 a 240 Vac
• Intervalo de entrada de 85 a 264 Vac
• Intervalo de entrada DC de 120 a 375 Vdc
• Frequência nominal de 50 a 60 Hz
• Intervalo de frequência de 47 a 63 Hz
• Corrente de entrada típica de 2,2 A a 115 Vac e 1,2 A a 230 Vac
• Corrente de irrupção típica de 20 A a 115 Vac e 40 A a 230 Vac
• Corrente de fuga inferior a 0,25 mA a 264 Vac
• Dissipação máxima de potência de 1,21 W sem carga
• Dissipação máxima de potência de 13,3 W a plena carga

Ambiental

• Temperatura de funcionamento de -20 °C a +70 °C
• Temperatura de armazenamento de -40 °C a +85 °C
• Humidade de funcionamento de 5 % a 95 % HR sem condensação
• Altitude operacional até 5.000 m para aplicações ITE
• Altitude operacional até 2.000 m para aplicações ICE
• Proteção IP20

Características físicas

• Chassis SGCC e alumínio
• Refrigeração por convecção
• Montagem em calha DIN TS35 de acordo com a EN 60715
• 3 bornes de entrada com capacidade nominal de 600 V e 35 A
• 4 bornes de saída com capacidade nominal de 300 V e 28 A
• Cablagem de entrada AWG 18-8
• Cablagem de saída AWG 24-12
• Dimensões: 123,6 x 40 x 117,6 mm
• Peso líquido: 0,54 kg

Conteúdo

• Fonte de alimentação AC-DC DIN DAHUA-5146 (DAHUA-5146)

Certificações e normas

• Certificação CB para utilização mundial
• Conforme com a IEC 60950-1
• Conforme com a EN 60950-1
• Reconhecimento UL 60950-1 e CSA C22.2 No. 60950-1
• Listagem UL 508 e CSA C22.2 No. 107.1-01
• Certificação CCC
• Marcação CE
• Conforme com a Diretiva RoHS 2011/65/EU
