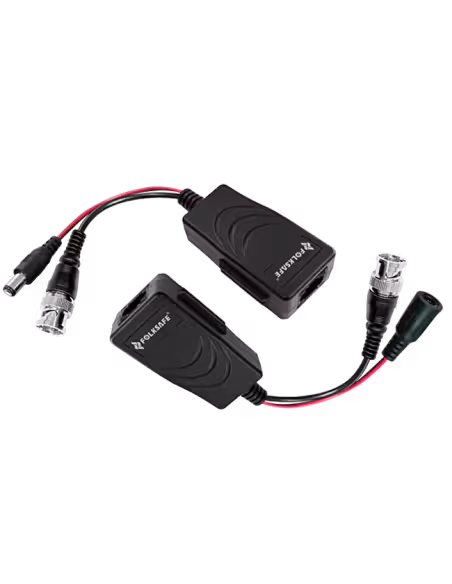

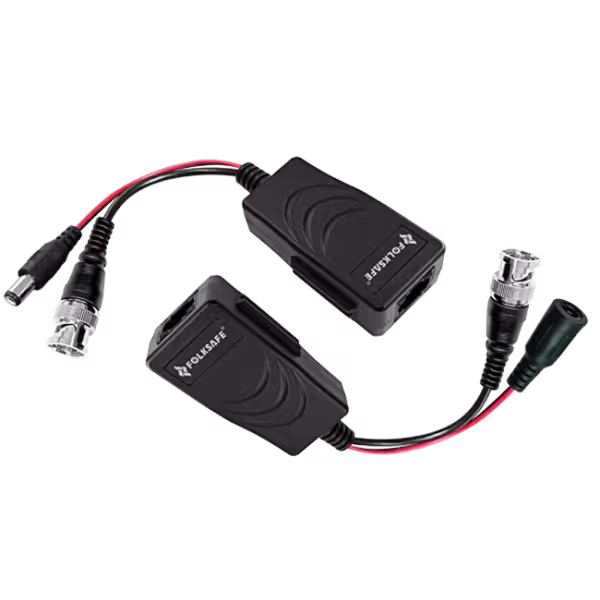

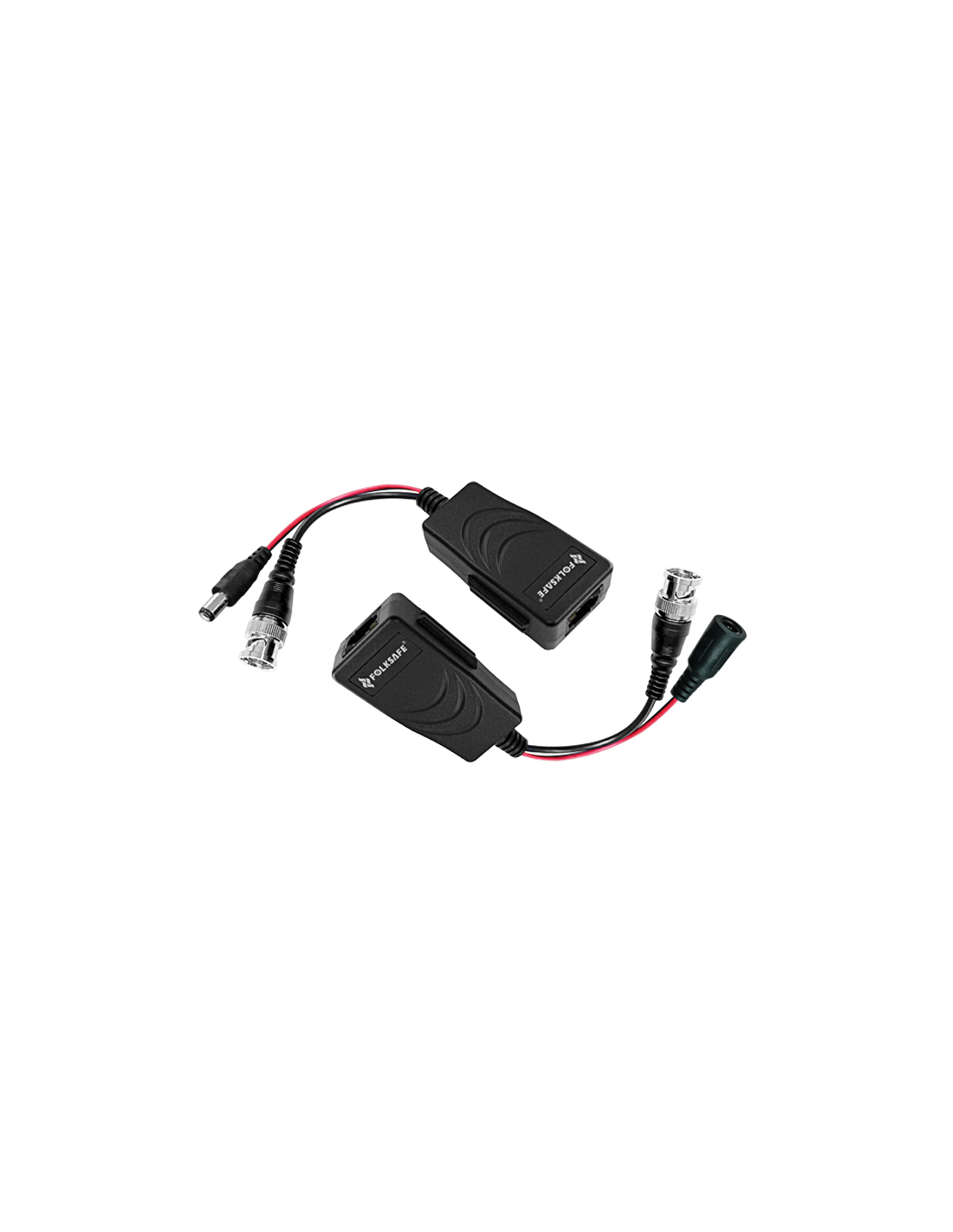

Balun Transceptor passivo de vídeo 1CH e alimentação especial HD-TVI, AHD, CVI UTP cat5e / 6 | Para (vídeo e alimentação) | Compatível com HD-TVI / CVI / AHD / CVBS | Entrada/Saída de vídeo BNC | (macho) | Ent./Saí. Alimentação Jack padrão | Distância máx. de transmissão | 200 m
-
Transmissão em tempo real através de UTP cat5e / 6
-
Não é necessária alimentação
-
Compatível com todas as câmaras analógicas HD-TVI / CVI / AHD / CVBS
-
Consulte a secção "Tabela de distâncias de transmissão" para conhecer a distância das câmaras 720P / 960P / 1080P / 3MP / 4MP / 5MP / 4K
-
Conector BNC macho com cabo flexível mini-coaxial estendido
-
Conector RJ-45 para cabo UTP
-
TVS (supressor de tensão transitória) de estado sólido incorporado para proteção contra sobretensões
-
Design de filtro de onda, design antiestático
-
Design de proteção contra raios Grau: Ⅲ
-
Imunidade ao ruído e diafonia de 60 dB
-
Rejeição excecional de interferências
-
Caixa de plástico de engenharia ABS
-
-
Nome do produto Transmissor e recetor de potência e vídeo HD de canal único
-
Dispositivos aplicados Câmaras CCTV, monitores, DVR, comutadores, codificadores IP e outros equipamentos CCTV
-
-
Vídeo
-
Formato de vídeo HD-TVI / CVI / AHD / CVBS
-
Frequência de funcionamento DC a 71MHz
-
Rejeição de modo comum / modo diferencial 15 KHz a 71 MHz 60 dB típ.
-
Impedância
-
Coaxial: BNC macho 75Ω desequilibrado
-
UTP: RJ45 100Ω equilibrado
-
Atenuação 1,5 dB típ. Máx.
-
-
Tipo de fio
-
Cablagem de rede Um par entrançado não blindado (para cada sinal de vídeo) 24-16 AWG (0,5-1,31 mm)
-
Categoria Tipo UTP cat 5e / 6
-
Impedância 100 ± 20 ohm
-
Resistência de laço DC 52 ohm por 1000 pés (18 ohm por 100 m)
-
Capacitância diferencial 19 pF / ft máx. (62 pF / m máx.)
-
-
Entrada de alimentação 12V / 24V, DC / AC
-
Transmissão de alimentação 12V / 24V, DC / AC, através de UTP cat5e / 6. consulte a tabela de distâncias de potência acima
-
-
Conector Entrada / saída de vídeo Conector BNC macho
-
Entrada / saída de vídeo RJ45 Jack
-
-
Proteção
-
Proteção contra sobretensões proteção contra sobretensões de estado sólido renovável
-
Entrada de vídeo 2KV (modo comum), 10 / 700us IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
-
Saída de vídeo 2KV (modo diferencial), 10 / 700us IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
-
-
Mecânico
-
Caixa de plástico de engenharia ABS
-
Cor do corpo Preto
-
Dimensões (C * L * A) 60,4 * 29 * 20,4 mm (conector BNC e cabo excluídos)
-
Peso líquido 60g
-
-
Temperatura ambiente de funcionamento -20º ~ 70º C
-
Humidade relativa 0 ~ 95% (sem condensação)
-
Temperatura de armazenamento -40º ~ 150º C
-
-
Tipo de câmara HD-TVI HD-CVI HD-AHD
-
Câmara 720P 250 m (820 pés) 440 m (1443 pés) 320 m (1049 pés)
-
Câmara 960P Não testado Não testado 320 m (1049 pés)
-
Câmara 1080P 250 m (820 pés) 250 m (820 pés) 250 m (820 pés)
-
Câmara de 3 MP 250 m (820 pés) Não testado 250 m (820 pés)
-
Câmara de 4 MP 180 m (590 pés) 200 m (656 pés) 200 m (656 pés)
-
Câmara de 5 MP 180 m (590 pés) Não testado 180 m (590 pés)
-
Câmara 4K 130 m (426 pés) 200 m (656 pés) 150 m (492 pés)
-
Câmara CVBS 400 m (1312 pés)
