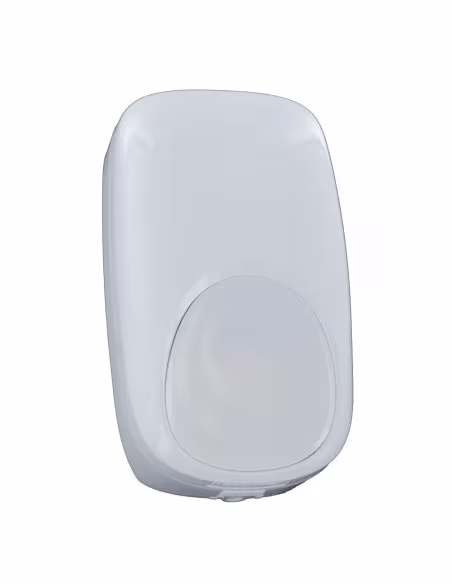

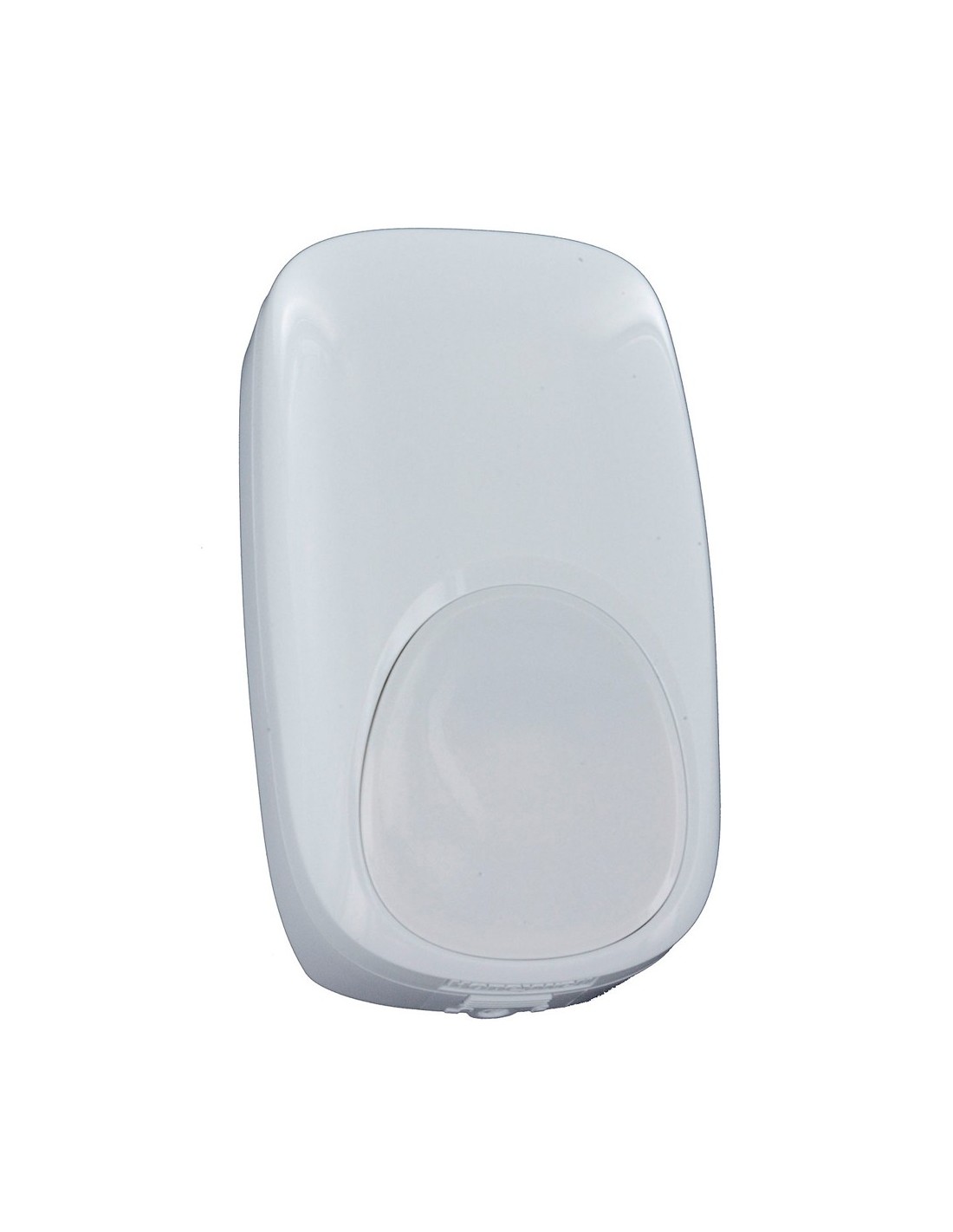

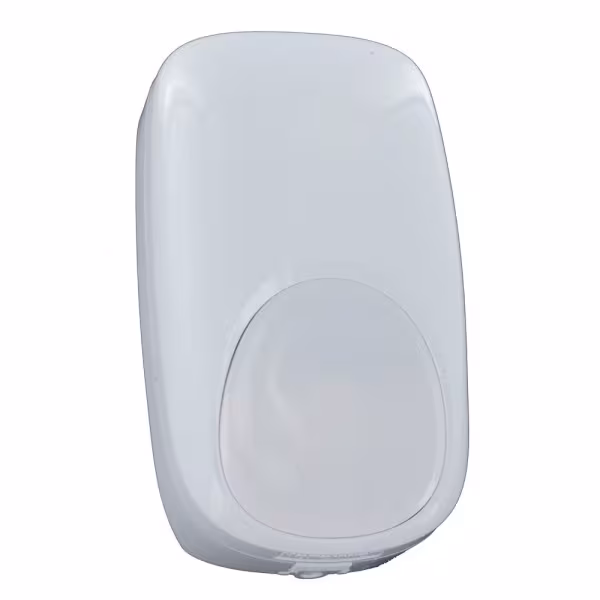

HONEYWELL HONEYWELL-404 DT8016AF24 Detetor volumétrico de dupla tecnologia Honeywell

Características técnicas

• Detetor volumétrico de dupla tecnologia Honeywell
• Tecnologia de deteção: infravermelhos passivos (PIR com espelho) e micro-ondas
• Cobertura de deteção: 16 m × 22 m
• Número de zonas: 36 de longo alcance, 10 intermédias, 12 inferiores, 2 look-down
• Frequência de micro-ondas: banda K 24,200 GHz
• Processamento de sinal DualCore™
• Ótica de sensibilidade uniforme através de espelho

Funcionalidades

• Função antimasking por infravermelhos integrada
• Teste de caminhada ativável através de lanterna
• Autoteste do circuito de micro-ondas
• Deteção de vibrações integrada
• Configuração da zona look-down através de comutador
• Conetores plug-in para instalação rápida
• Resistências de fim de linha integradas

Alarmes

• Saída de alarme: relé Form A energizado, 30 mA a 25 V DC
• Duração do alarme: 3 s
• Saída antimasking / falha: relé Form B (NC), 30 mA a 25 V DC
• Proteção antissabotagem da tampa e da parede através de contacto magnético

Interface de comunicação

• Resistências EOL integradas para alarme, sabotagem e antimasking

Alimentação

• Tensão de alimentação: 9 a 15 V DC
• Consumo típico: 24 mA a 12 V DC
• Consumo máximo: 30 mA a 12 V DC
• Ondulação permitida: 3 V pico a pico a 12 V DC

Ambiental

• Temperatura de funcionamento: -10 °C a +55 °C
• Humidade relativa: 5 % a 95 % sem condensação
• Imunidade à luz branca: até 10 000 lux
• Filtro de luz fluorescente: 50 Hz / 60 Hz
• Imunidade RFI: 15 V/m de 80 MHz a 2,7 GHz

Características físicas

• Altura de instalação ideal: 2,3 m
• Dimensões: 118,6 × 67,3 × 46,4 mm
• Peso líquido: 137 g

Conteúdo

• Detetor volumétrico de dupla tecnologia HONEYWELL-404 (DT8016AF24)

Certificações

• EN 50131-2-4 Grau 3 Classe II
