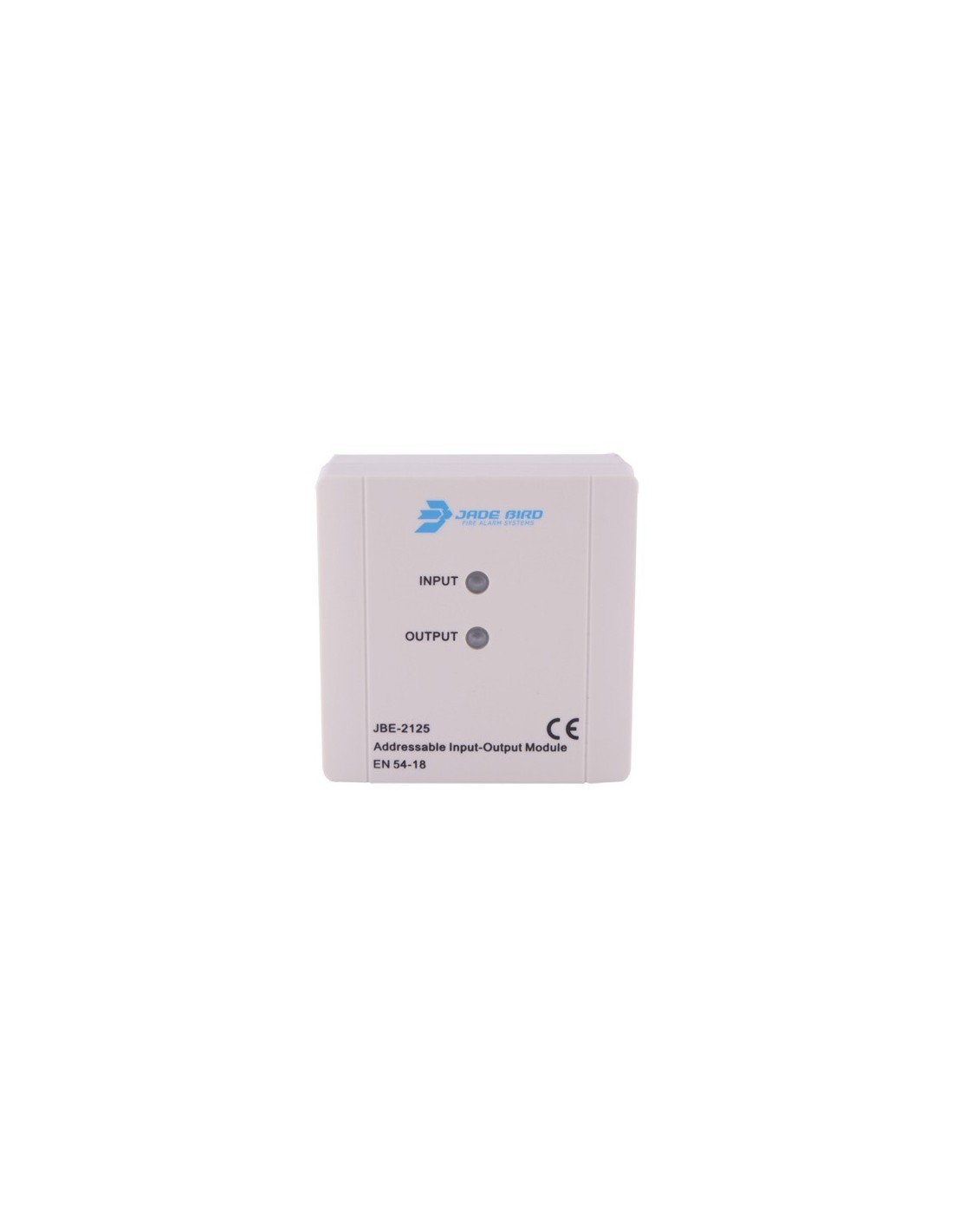

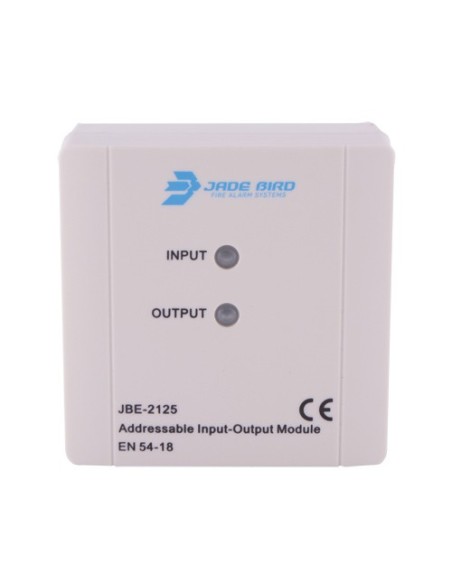

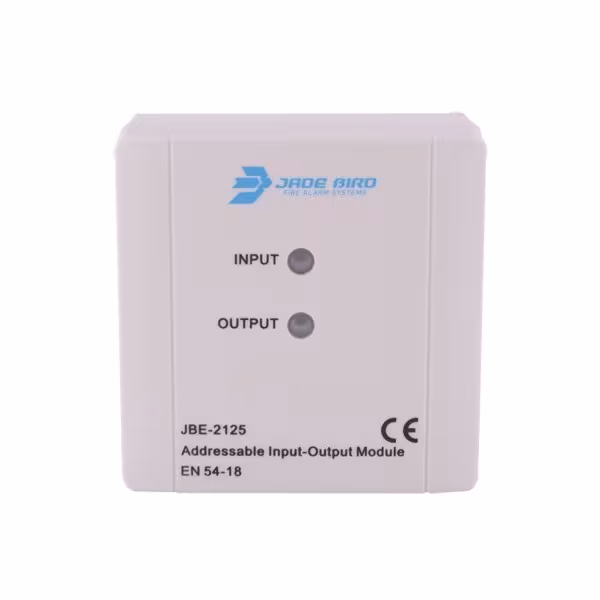

JADE BIRD JADEBIRD-10 JBE-2125 Módulo de saída analógica com entrada de confirmação

Módulo de saída analógica com entrada de confirmação | Entrada para confirmação de ativação supervisionada | Alimentação por laço. Cabo condutor até 2.5mm2 | REOL de 10 kΩ (fornecida). Certificado EN 54-18 | Sem isolador. Indicador LED frontal. Endereço programável através da JBE-AT1 | Saída supervisionada ou relé de contacto seco selecionável. Base com terminais

• Módulo analógico de 1 saída com entrada de confirmação
• Tensão de funcionamento DC 16 - 30 V (Protocolo JBE de amplitude de pulso)
• Ligação ao bus de comunicação JBE de 2 fios, sem polaridade
• Cabeamento par entrançado sem malha 0.5 – 2.5 mm2
• Consumo em repouso ≤0.25 mA @24 V
• Consumo em ativo ≤1 mA @24 V
• Saída Máximo 1 A @24V (Modo de saída supervisionada)
• Contactos do relé 2 A @30 V DC (Modo de saída por relé)
• Resistência EOL ent. 10 kΩ
• Resistência EOL saí. 10 kΩ
• Endereçamento Ferramenta de endereçamento JBE-AT1
• Intervalo de endereços 1-200
• Indicadores LED vermelhos (Saída supervisionada) IP40 Repouso: “Input” e “Output” piscam
• Ativação da saída: “Output” aceso fixo
• Confirmação: “Input” aceso fixo
• Avaria de entrada: “Input” apagado, “Output” pisca
• Avaria saída 24V: “Input” e “Output” apagados
• Indicadores LED vermelhos (Saída relé seco) Repouso: “Input” pisca, “Output” apagado
• Avaria: “Input” e “Output” apagados
• Dimensões 85×85x41 mm (comprimento x largura x altura)
• Peso 0.1 kg (incluindo base)
• Classificação IP40
• Certificado EN 54-18:2005 EN 54-18:2005/AC:2007
