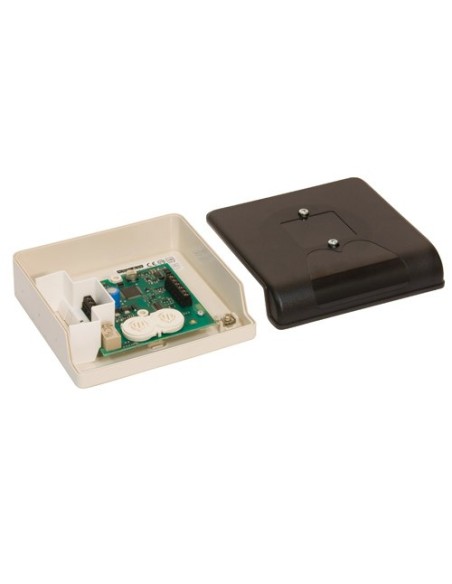

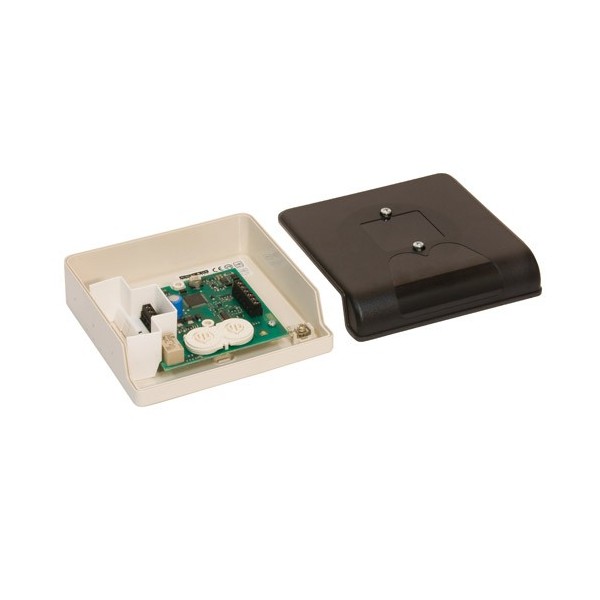

MORLEY-IAS MORLEY-36 MI-D240CMOE Módulo analógico endereçável Honeywell MORLEY-IAS para 1 saída de controlo a 240 VCA

Características técnicas

• Módulo analógico endereçável Honeywell MORLEY-IAS com 1 saída de comutação até 240 VCA
• Controla uma saída bipolar não supervisionada com 1 contacto normalmente aberto e 1 normalmente fechado
• Relé biestável com retenção no estado ligado ou desligado por comando da central de incêndio
• Especificações do relé: 5 A a 30 VDC e 5 A a 250 VAC com carga resistiva
• Endereçamento através de seletores rotativos
• Posição de ligado do relé configurável de acordo com a BSI 7273-4
• Blocos de terminais amovíveis de 6+4
• Bloco de 4 terminais para 24 V e bloco de 6 terminais para 240 V
• Secção máxima de cabo de 2,5 mm2

Funcionalidades

• Indicador luminoso tricolor com informação de diagnóstico do estado da entrada/saída
• LED de estado e seletor de endereço visíveis sem retirar a tampa da caixa de montagem à superfície
• Informação identificativa gravada a laser na carcaça
• Laço de alta potência preparado para 48 V
• Baixa corrente em repouso
• Mecânica comum para carcaça de módulos
• Visibilidade melhorada em ambos os lados

Interface de comunicação

• Comunicação alimentada pelo laço
• Protocolo CLIP e Avançado

Alimentação

• Tensão de funcionamento de 15 a 32 VDC
• Tensão de desconexão do LED de 16,5 VDC
• Corrente máxima em repouso de 75 µA a 24 VDC sem comunicação
• Corrente máxima em alarme de 5,5 mA a 24 VDC com uma comunicação a cada 5 segundos e piscar do LED ativado
• Corrente de ativação e desativação da bobina de 76 mA máximo durante 12 ms
• Isolador de curto-circuito incorporado e selecionável

Ambiental

• Temperatura de funcionamento de -20°C a +60°C
• Humidade relativa de 5 a 95% sem condensação
• Grau de proteção IP30

Características físicas

• Carcaça branca
• Suporte integrado para calha DIN de 35 mm
• Dimensões de 99 x 93 x 22 mm
• Peso de 118 g

Conteúdo

• Módulo de controlo endereçável de 1 saída MORLEY-36 (MI-D240CMOE)

Certificações e normas

• Aprovação VdS e CPR
• Certificação EN 62368-1
