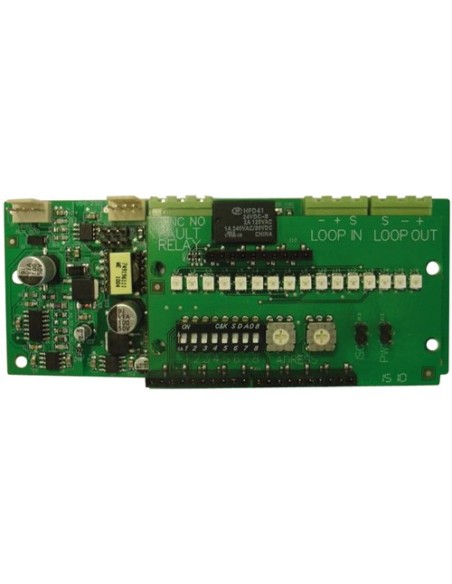

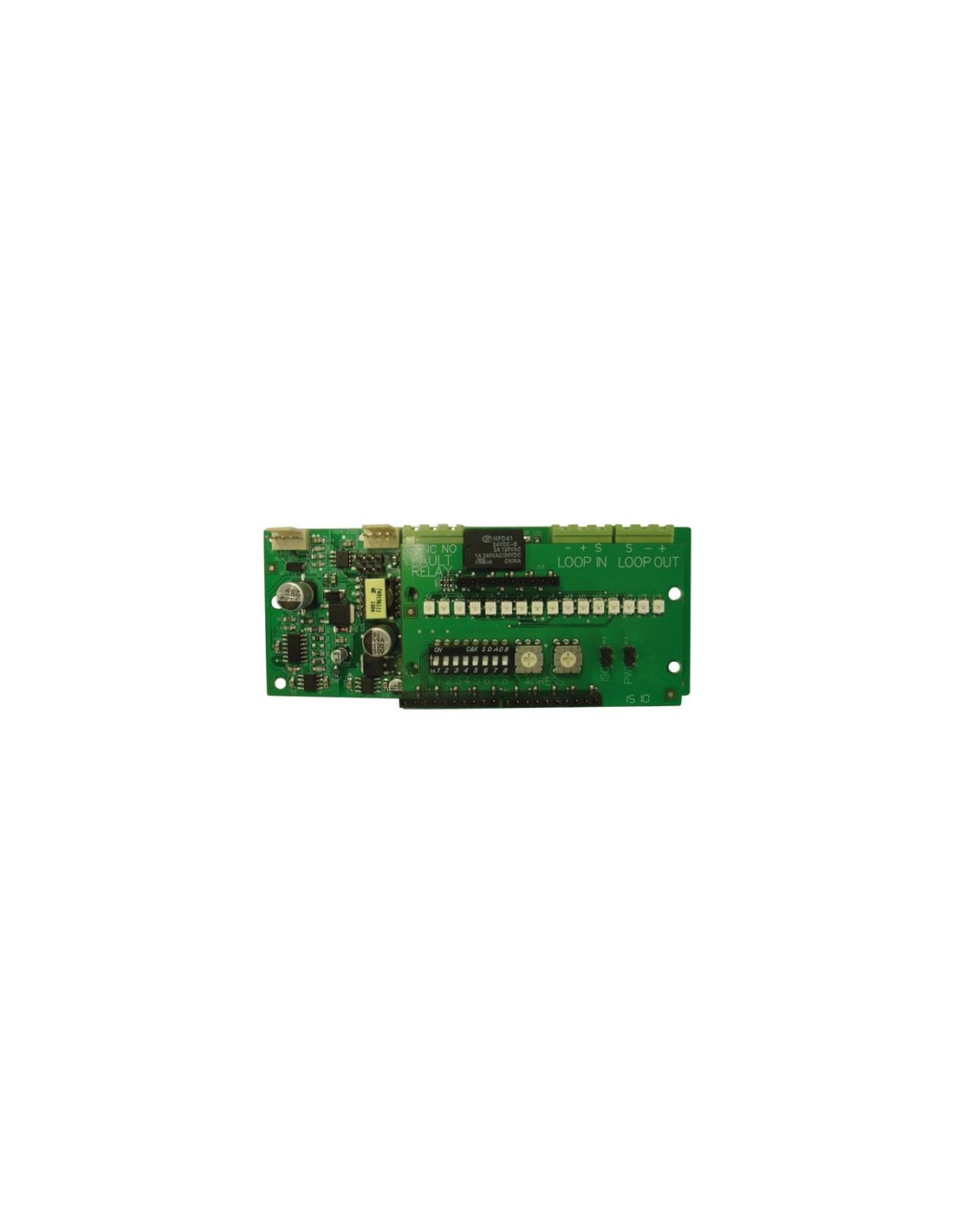

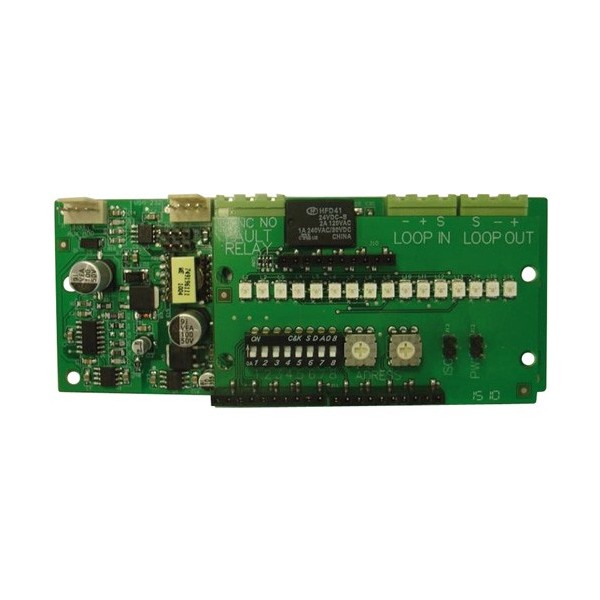

NOTIFIER NOTIFIER-134 ITAC Pasarela de comunicação analógica Notifier para centrais de extinção RP1r

Características técnicas

• Gateway de comunicação analógica-convencional Notifier para sistemas de extinção
• Comunicação de ocorrências de centrais de Extinção Série RP1r e Fontes de Alimentação HLSPS para centrais analógicas
• Integração com centrais ID50/60, ID3000 e MAX através do protocolo Clip
• Integração com centrais AM-8200 através do protocolo Avançado
• Comunicações supervisionadas através do laço analógico de comunicações
• Dois rotoswitch para selecionar o endereço inicial no laço

Funcionalidades

• Transmissão do estado pré-ativo
• Transmissão do estado ativo
• Transmissão do modo de espera ou paragem
• Transmissão da chave em modo manual
• Transmissão da chave em modo anulado
• Transmissão de extinção realizada
• Transmissão de avaria geral
• Transmissão de alarme ou avaria da zona 1, zona 2 e zona 3 no protocolo Avançado
• Endereços configuráveis na central analógica como módulos Monitor ou Auxiliares
• Não compatível com versões 1.0

Alarmes

• Alarme por estado pré-ativo de RP1r
• Estado ativo de dois alarmes
• RP1r em modo de espera ou paragem
• RP1r com chave em modo manual
• RP1r com chave em modo anulado
• Alarme por extinção realizada
• Avaria do circuito de extinção
• Avaria geral da central

Interface de comunicação

• Ligação desde O/I do gateway até AUX MOD da central ou fonte de alimentação através do cabo incorporado
• Laço analógico de comunicações para transmissão supervisionada
• 7 endereços de módulo monitor no protocolo Clip
• Um endereço e 10 subendereços no protocolo Avançado
• Endereços consecutivos no protocolo Clip a partir do endereço inicial selecionado

Alimentação

• Alimentação a partir da central de extinção ou da fonte de alimentação através do cabo incorporado

Características físicas

• Instalação no interior do equipamento integrado ou armário da central RP1r-SUPRA
• Cabeamento interno até ao conector AUX MOD da central ou fonte de alimentação

Conteúdo

• Gateway de comunicação analógica-convencional Notifier NOTIFIER-134 (ITAC)
• Cabeamento de ligação incluído
