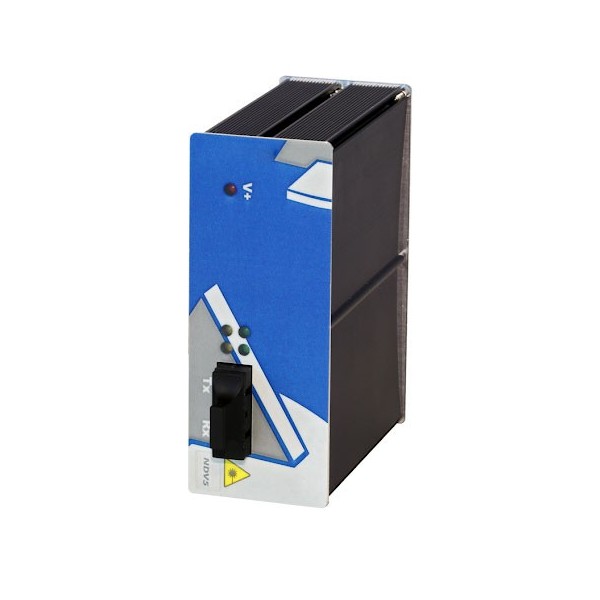

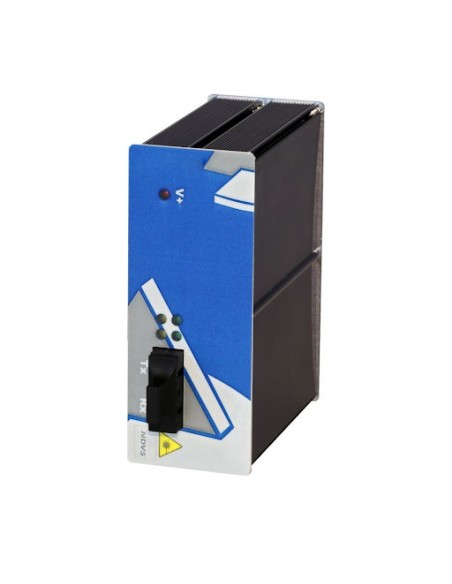

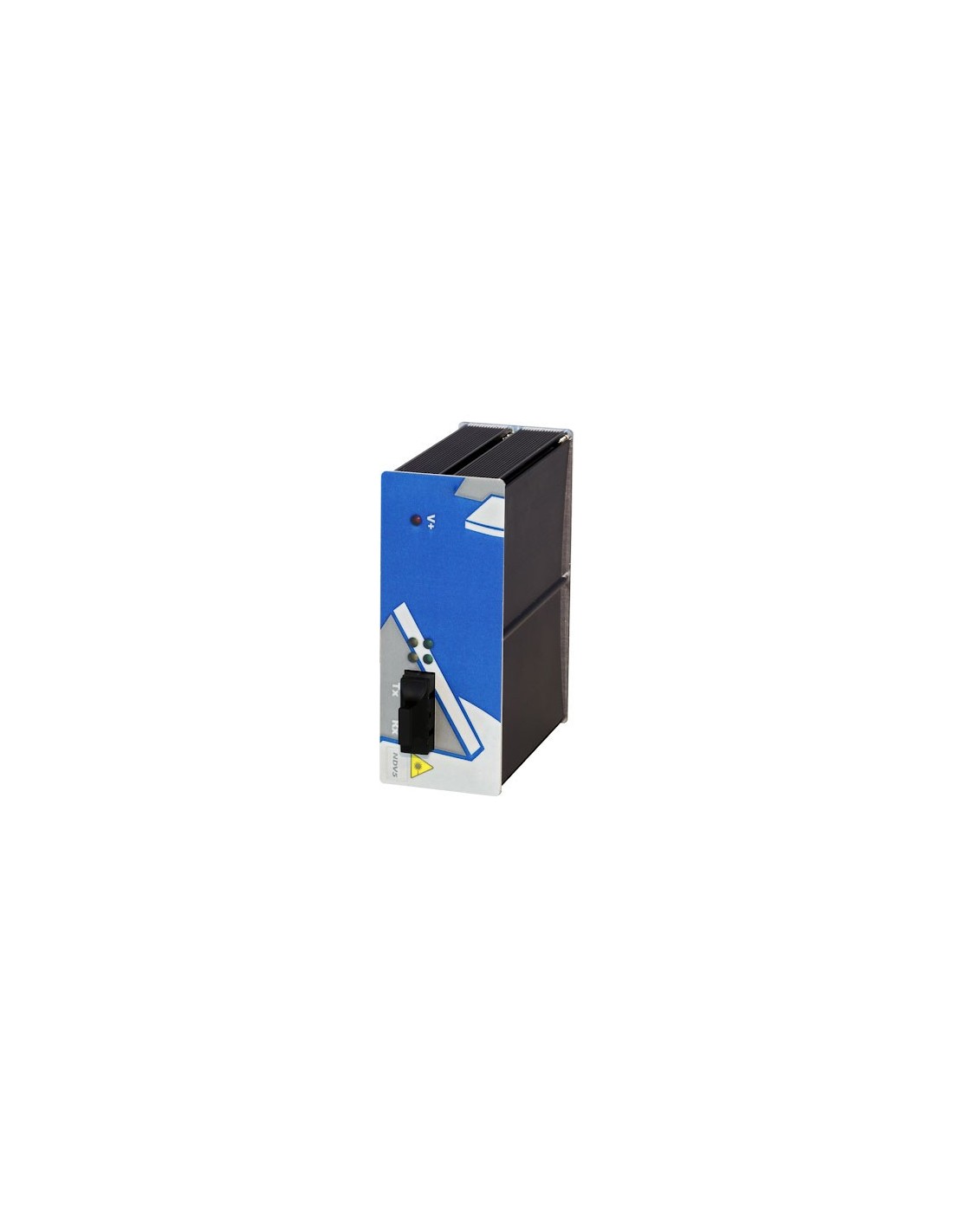

OEM DEM-720 DEM-720 Transmissor de vídeo, dados e contactos

O equipamento DEM-720 permite criar ligações ponto a ponto para a transmissão digital de vídeo + dados e contacto através de uma fibra ótica, até distâncias de 25 km (50 km com recetor). Fornecido com canal de comunicação compatível com a norma standard EIA/TIA/RS-232,422 & 485. Modo de alarme incorporado, ativando o contacto isolado no recetor quando o sinal de vídeo ou a ligação se perde. LEDs frontais para verificação da alimentação, ligações, contacto remoto/local e transmissão de dados. Design Plug and Play que facilita o comissionamento da instalação. A transmissão digital de vídeo permite maiores distâncias de ligação com elevada qualidade de imagem. Formatos de montagem em rack para Chassis 19” 3U (PAWAL) e de secretária / calha DIN.

Vídeo

• Impedância de entrada/saída: 75?
• Tensão de entrada/saída: 1,2V ppmax
• Conector de vídeo: BNC
• Largura de banda: 10Hz - 6MHz
• Relação sinal/ruído: >60dB
• Erro de sincronismo: <5%
• Ganho diferencial: <2,5%
• Fase diferencial: <2°
• Ganho C/L: <5%

Comunicações

• Dados selecionáveis: RS232/422/485
• Velocidade: Até 250Kbps
• Conector de dados: RJ45
• Resistência de terminação RS422/RS485: 120?

Contacto

• Entrada: Contacto seco
• Tensão máxima de saída: 250V CA / 350V CC
• Corrente máxima de saída: 25 mA

Características óticas

• Potência ótica monomodo: -15dBm
• Sensibilidade de receção monomodo: -34dBm

Parâmetros gerais

• Alimentação: PAWAL 12V ~24V CA/CC (±15%)
• Consumo: 125 mA / 12V CC
• Temperatura de funcionamento: -40°C ~ +74°C
• Temperatura de armazenamento: -55°C ~ +85C
• Humidade relativa: 95% (sem condensação)
• MTBF: 100.000 horas
• Dimensões: 41 x 106 x 84 mm
• Peso: 230 g
