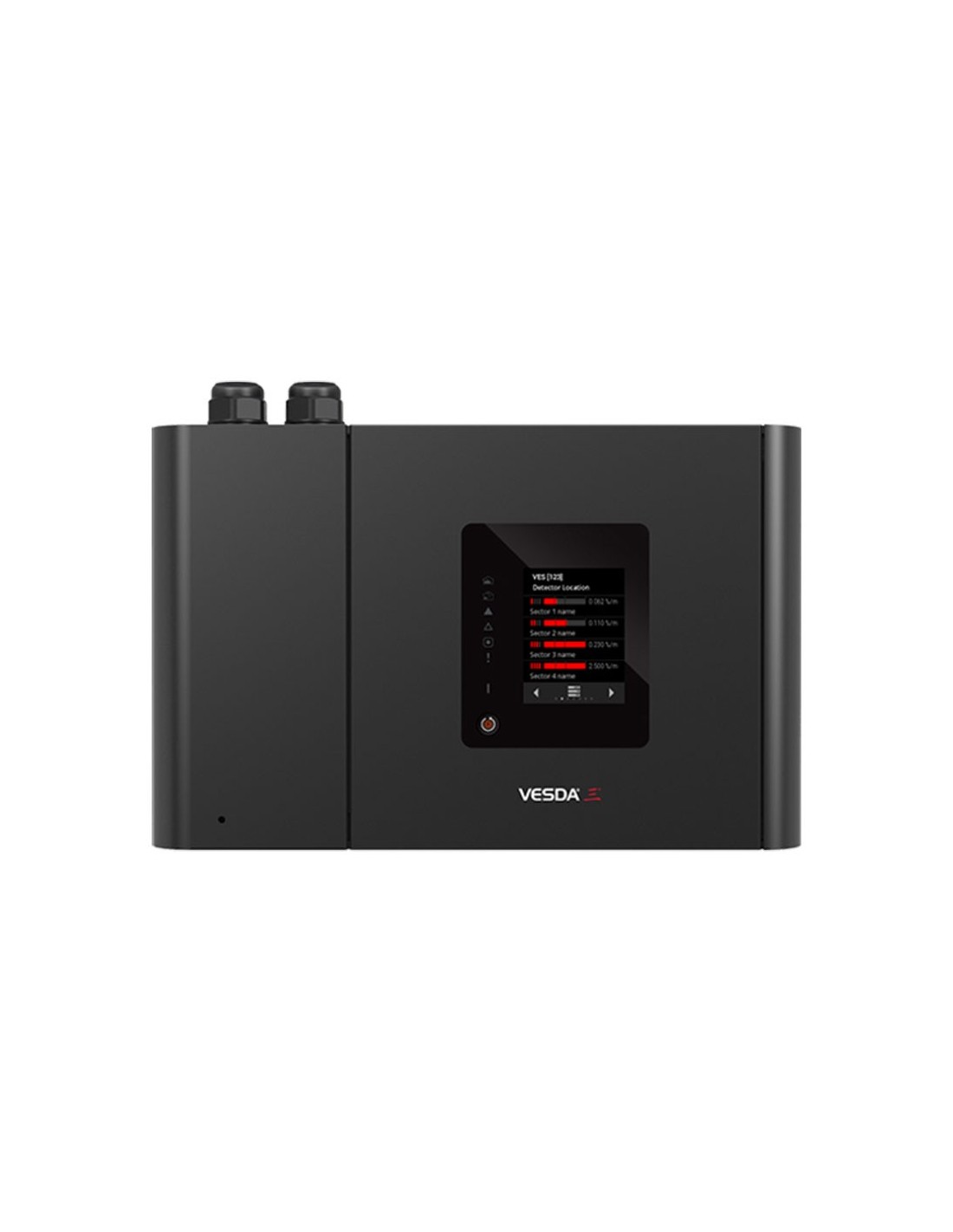

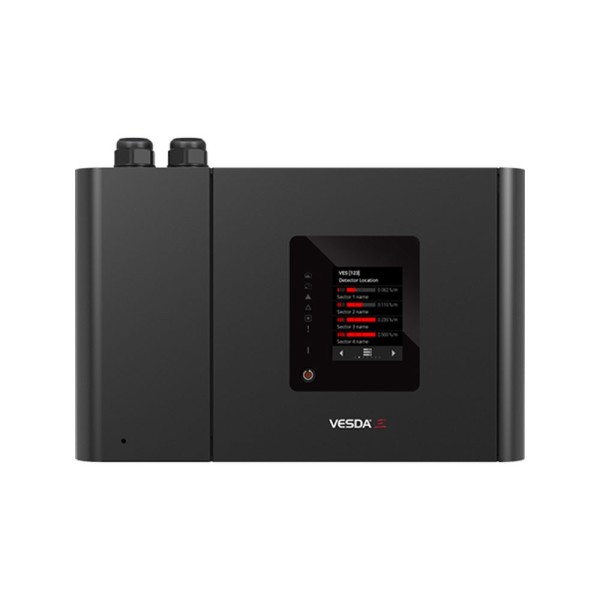

XTRALIS XTRALIS-86 VES-A10-P Detetor de fumo por aspiração setorizável Xtralis VESDA-E com visor

Características técnicas

• Detetor de fumo por aspiração Xtralis série VESDA-E com visor de 3,5" e endereçamento por setores
• Setorizável até 4 setores
• Tecnologia Flair com imagem direta de partículas através de sensor CMOS e múltiplos fotodíodos
• Deteção laser de comprimento de onda curto
• 4 níveis de alarme configuráveis por setor: Alert, Action, Fire 1 e Fire 2
• Intervalo de medição de 0.000 a 32% obs/m
• Intervalo de sensibilidade de 0.005 a 20% obs/m
• Cobertura de 2.000 m2
• Caudal mínimo por tubagem de 20 l/m
• Comprimento linear de tubagem até 280 m
• Comprimento ramificado de tubagem até 560 m
• 40 / 80 / 100 orifícios para classes A / B / C
• Entrada e saída de tubagem de 25 mm ou 1.05 in (3/4 in IPS)

Funcionalidades

• Limiar de varrimento adaptativo
• Filtração multietapa e proteção ótica com barreiras de ar limpo
• AutoLearn de fumo e fluxo
• AutoConfig para normalização do fluxo
• Registo de até 20.000 eventos com marca de data e hora
• Compatibilidade com VLS e VESDAnet
• Subconjuntos substituíveis no local

Interface de comunicação

• 2 entradas GPI programáveis, 1 supervisionada

Rede

• Comunicação VESDAnet
• Ethernet para configuração, monitorização secundária e manutenção com software Xtralis
• USB para configuração através de PC e atualização de firmware com memória USB
• Ferramenta de desenho ASPIRE

Alimentação

• 18~30 V CC nominal 24 V CC
• Consumo em repouso de 8.0 W / 10.4 W / 16.3 W conforme ajuste 1 / 5 / 10 do aspirador
• Consumo em alarme de 9.2 W / 11.3 W / 17.3 W conforme ajuste 1 / 5 / 10 do aspirador

Ambiental

• Temperatura ambiente de funcionamento de 0 °C a 38 °C
• Temperatura do ar amostrado de -20 °C a 60 °C
• Humidade de 5% a 95% HR sem condensação
• Grau de proteção IP40

Características físicas

• Invólucro plástico
• Dimensões de 350 x 225 x 135 mm
• Peso de 4,8 kg
• 4 entradas de cabo de 26 mm
• Bornes de parafuso para cabo de 0,2~2,5 mm² (24~14 AWG)

Conteúdo

• Detetor de fumo por aspiração setorizável com visor XTRALIS-86 (VES-A10-P)

Certificações e normas

• CSFM
• FM
• ActivFire
• VdS
• NF-SSI
• CE
• UKCA
• EN 54-20
• ISO 7240-20
• Classe A (40 orifícios / Fire 1 = 0.067% obs/m)
• Classe B (80 orifícios / Fire 1 = 0.085% obs/m)
• Classe C (100 orifícios / Fire 1 = 0.251% obs/m)
