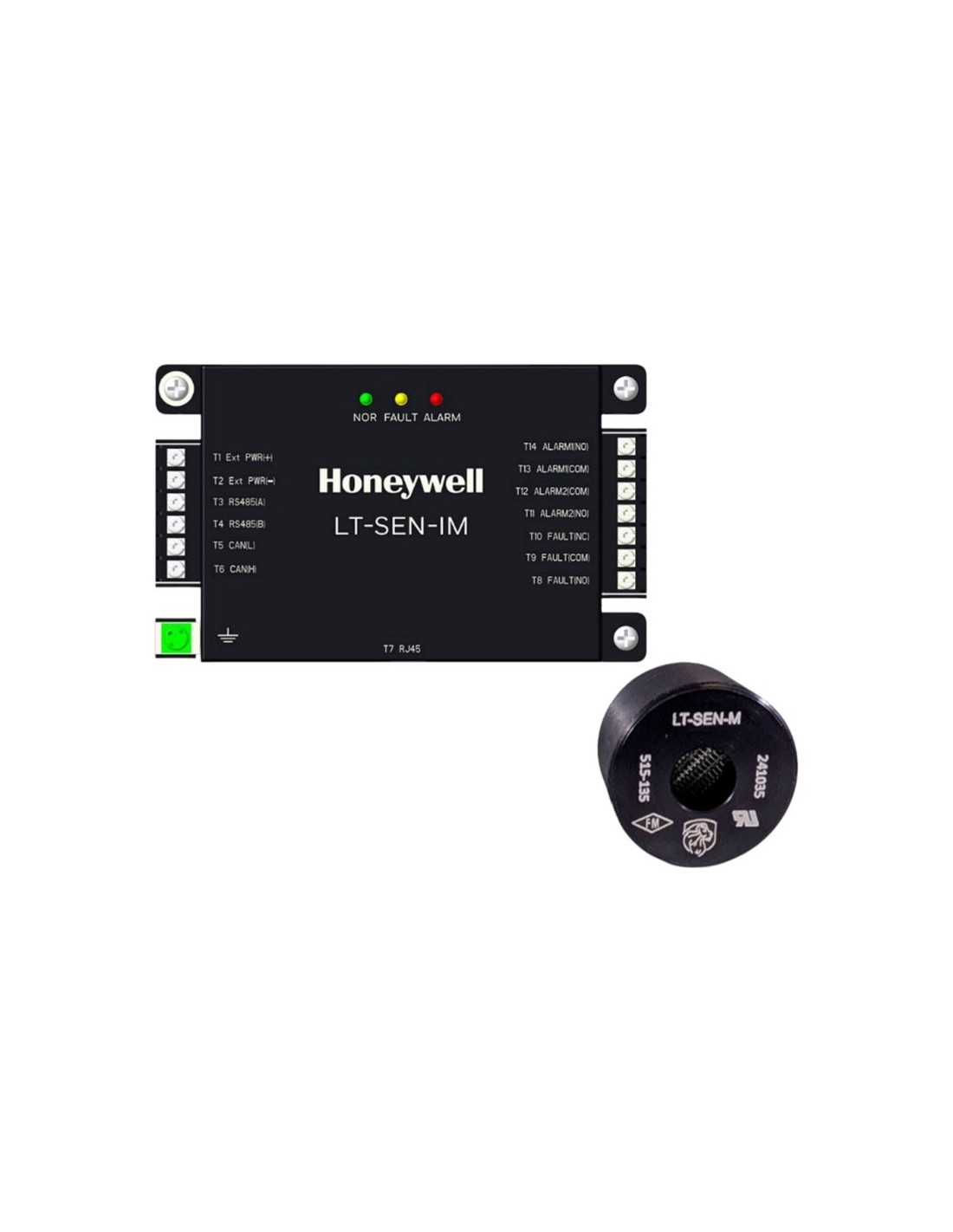

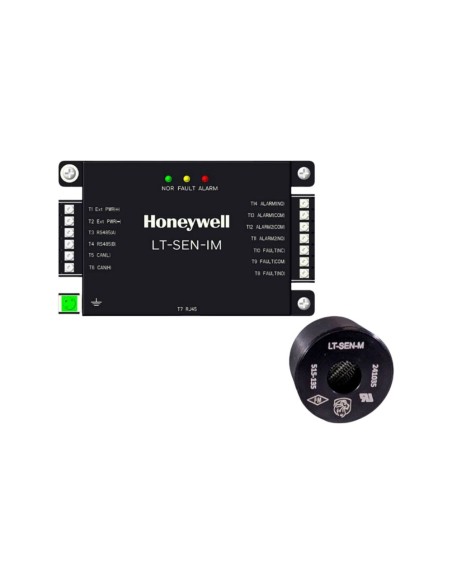

XTRALIS XTRALIS-89 LT-SEN-MOS Detetor de emissão precoce de gases para baterias de lítio Xtralis Li-ion Tamer

Características técnicas

• Detetor de emissão precoce de gases Xtralis série Li-ion Tamer com solução de saídas múltiplas
• Composto por sensor LT-SEN-M e módulo de interface LT-SEN-IM-UL
• Concebido para monitorização de baterias de lítio
• Deteção de hidrogénio (H₂) e vapores de solvente do eletrólito da bateria
• Limiar mínimo de deteção de 10 ppm/segundo para hidrogénio
• Limiar mínimo de deteção de 10 ppm/segundo para vapores de solvente do eletrólito
• Tempo de resposta de 5 segundos
• Deteção de falha de célula individual
• Máximo de 1 sensor por módulo

Funcionalidades

• Solução plug-and-play
• Verificação através de bump test
• Encravamento de alarme com rearme ou libertação por comando
• Indicação LED de inicialização, normal, alarme e falha

Alarmes

• 3 saídas de relé para alarme 1, alarme 2 e falha
• Carga máxima do relé de 30 V CC 2 A
• Carga máxima do relé de 125 V CA 0,5 A

Interface de comunicação

• Saída RJ45 com alimentação para sensor de 5 V CC / 0,5 mA

Rede

• Comunicação MODBUS a 9600 bauds
• Comunicação CANBUS a 500K
• Hardware MODBUS RS485 de 2 fios (TX, RX)
• Hardware CANBUS de 2 fios (CANH, CANL)

Alimentação

• Alimentação de 15~32 V CC, típica de 24 V CC
• Consumo do módulo de interface com sensores de 65 mA e máximo 1,56 W a 24 V CC
• Consumo máximo do sensor de 15 mA e 200 mW a 13,2 V CC

Ambiental

• Temperatura de funcionamento do sensor de -40 °C a 50 °C
• Humidade de 5% a 90% HR sem condensação
• Variação máxima de temperatura de 8,6 °C/min

Características físicas

• Dimensões do módulo de interface de 140 x 85 x 34 mm
• Vida útil prevista superior a 10 anos

Conteúdo

• Detetor de emissão precoce de gases para baterias de lítio XTRALIS-89 (LT-SEN-MOS)
• Sensor LT-SEN-M
• Módulo de interface LT-SEN-IM-UL

Certificações e normas

• UL 2075 e ULC 588 para deteção de hidrogénio
• UL 2075 e ULC 588 para deteção de vapores de solvente do eletrólito da bateria
• FM 6540 para vapores de solvente do eletrólito da bateria
• ETL segundo UL 61010 e CSA 22.2 No. 61010
• EN 61326
• RoHS 3 (EU 2015/863)
• CE
• UKCA
• FCC
• CSFM segundo UL 2075 para H₂
• Módulo de interface com certificação UL864 10th
• ULC S527
• FM 6540
• Safety UL61010-1
• RoHS EN50581-2002
• EMI EN55011-2010
• EMC EN61326-1-2021
