COFEM COFEM-17 MYOA Module de relais et signal technique MYOA

Description

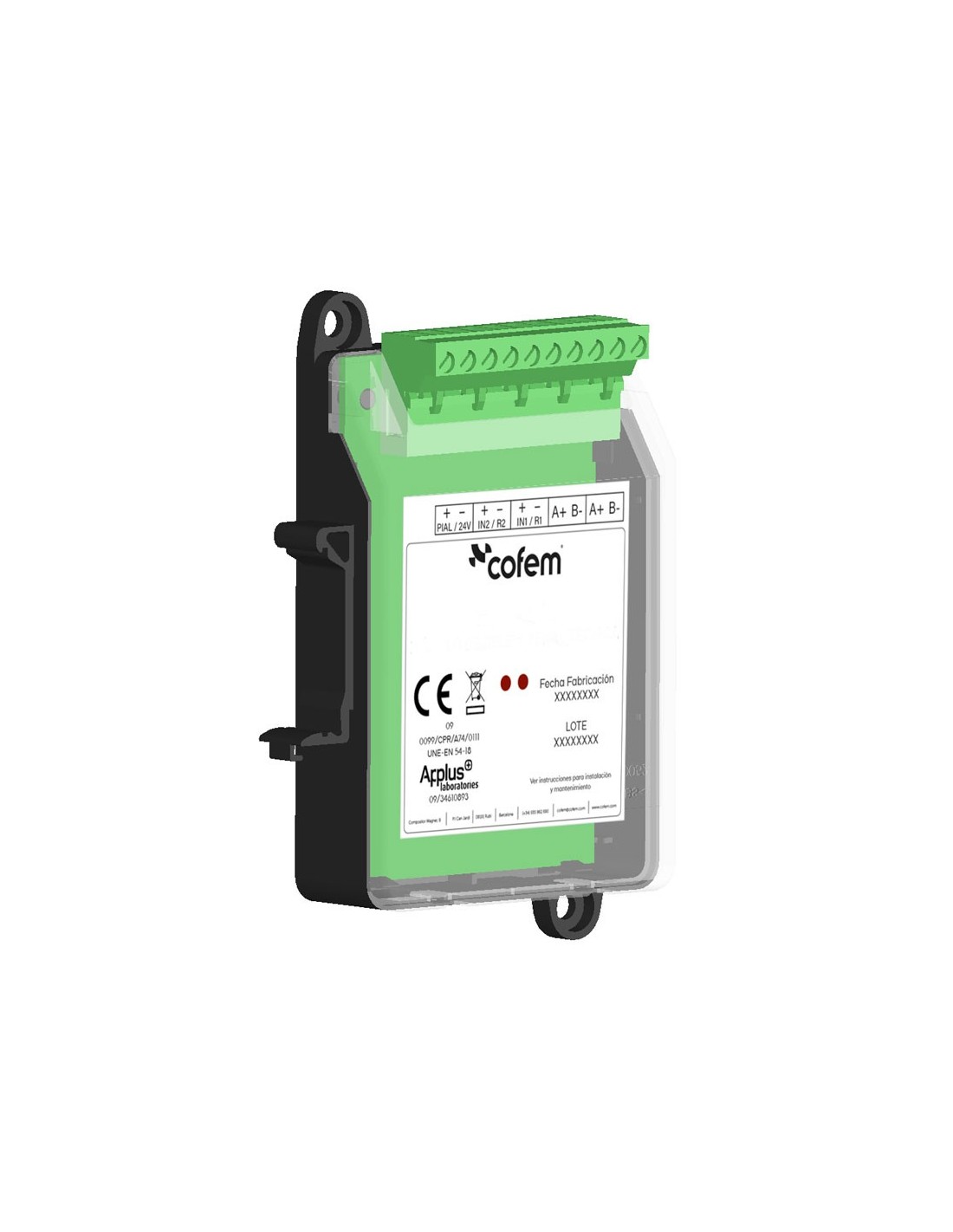

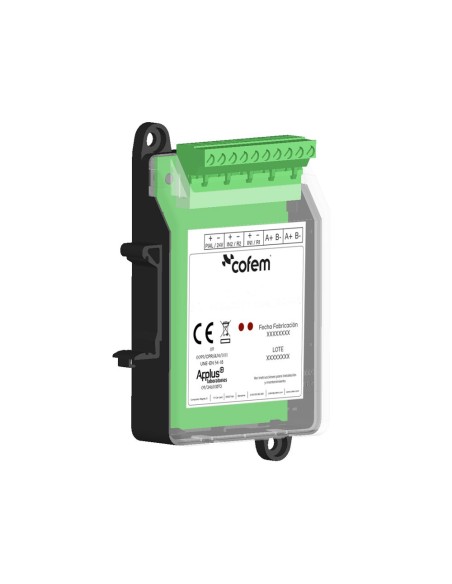

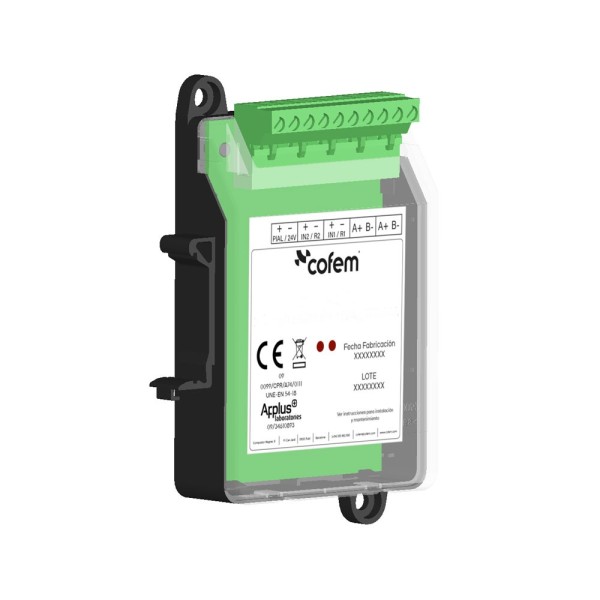

Module microprocesseur adressable (avec isolateur de court-circuit) qui s’installe comme un élément supplémentaire de la boucle.

Ce module dispose d’un relais alimenté par une source externe de 30 V et d’une entrée de signal technique permettant de distinguer l’état ouvert ou fermé d’un contact sec. Le module est protégé par un fusible réarmable automatique de 0,9 A et la sortie du relais est limitée à 0,5 A.

Le module est alimenté via la connexion à la boucle, mais nécessite une alimentation auxiliaire de 30 V, qui fournit l’énergie nécessaire aux dispositifs commandés par le relais identifié comme « R1 ». Le relais se programme avec une seule fonction (sirène, manœuvres ou relais croisé), ainsi que sa temporisation et la combinaison de capteurs qui l’activent. De même, la présence de tension est surveillée sur la ligne d’alimentation auxiliaire de 30 V ainsi qu’à la sortie du relais. La tension fournie par la sortie du relais est de 30 V.

L’entrée de signal technique comporte, en série avec le contact sec, une résistance de 10 kΩ. À l’état de repos, le contact doit être ouvert et, en cas d’anomalie, il doit être fermé. À l’entrée (identifiée comme IN2), le contact fermé est détecté avec la catégorie ALARME.

Le MYOA surveille chaque ligne externe (sortie relais et entrée de signal technique) au moyen d’une résistance de 33 kΩ sur chacune, indiquant l’état de ligne ouverte ou de ligne croisée.

Le clignotement de la LED rouge transparente indique la communication avec la centrale. L’allumage fixe de la LED rouge indique l’état d’alarme sur son entrée, tandis que l’allumage de la LED verte indique le déclenchement du relais.

Il est fourni sous forme de modules rectangulaires fabriqués en ABS thermorésistant.

Le module MYOA est certifié conformément à la norme EN 54-18 par AENOR, et porte le marquage CE согласно le Règlement européen sur les produits de construction (UE) n° 305/2011.
