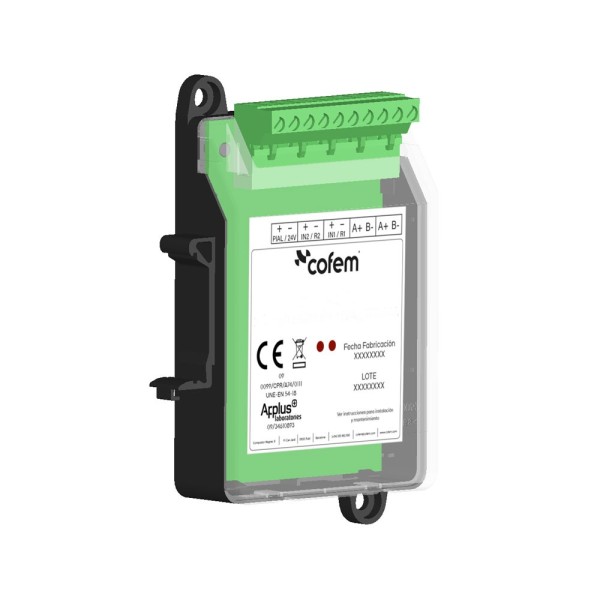

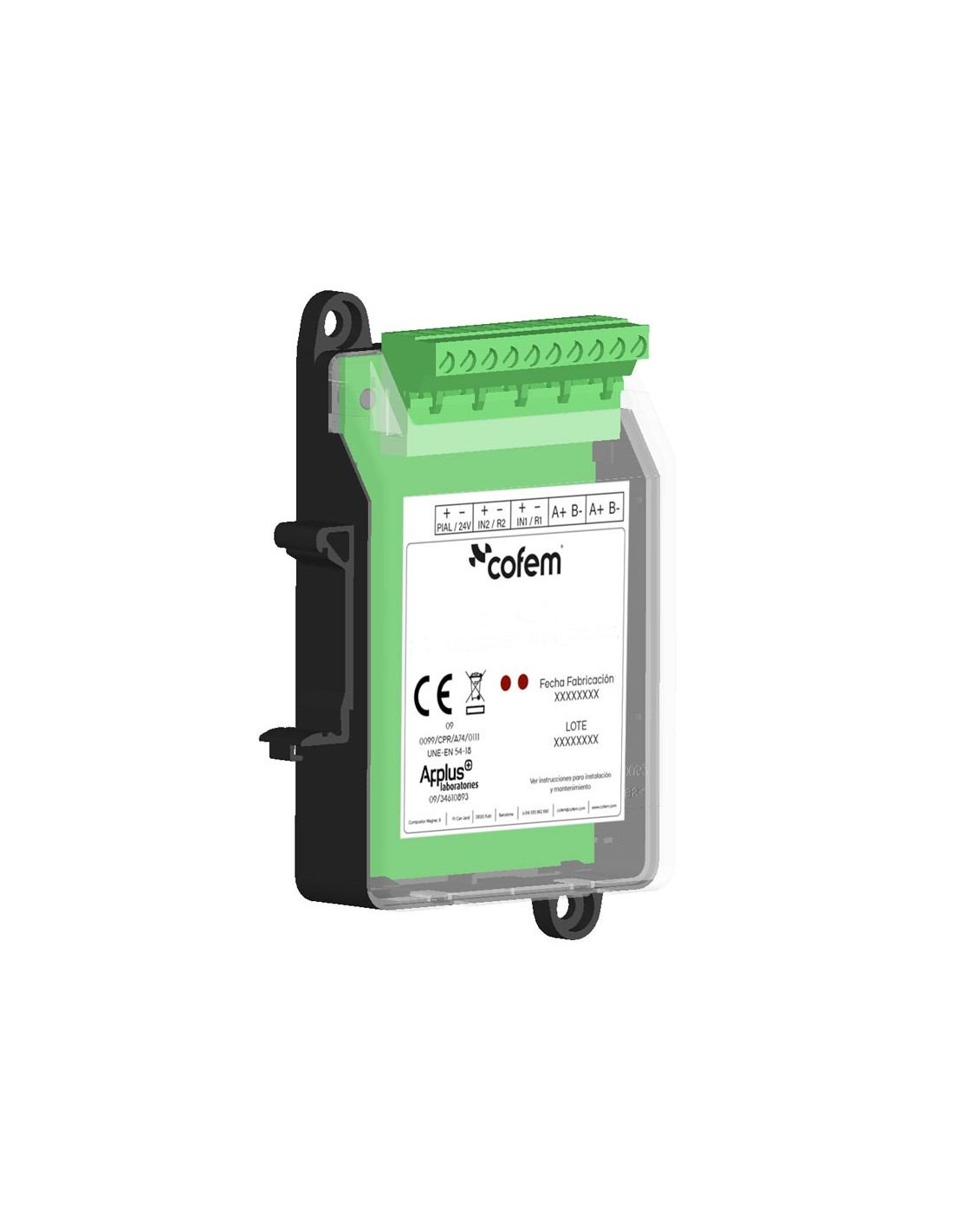

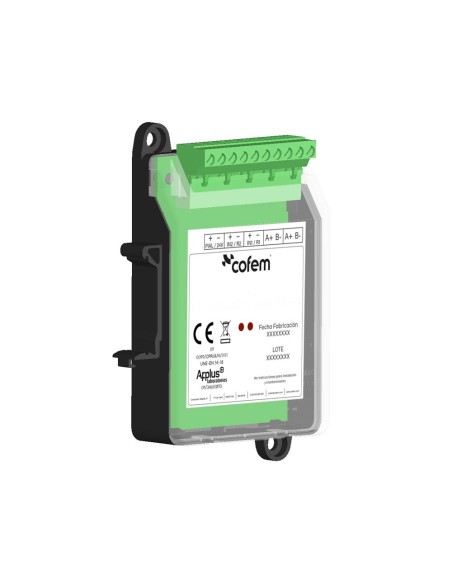

COFEM COFEM-17 MYOA Módulo de relé e sinal técnico MYOA

Descrição

Módulo microprocessado e endereçável (com isolador de curto-circuito) que se instala como mais um elemento do laço.

Este módulo dispõe de um relé com alimentação externa de 30V e uma entrada de sinal técnico para distinguir o estado aberto ou fechado de um contacto seco. O módulo está protegido por um fusível auto-rearmável de 0,9A e a saída do relé por 0,5A.

O módulo é alimentado pela ligação ao laço, mas necessita de uma alimentação auxiliar de 30V, que forneça a energia necessária aos dispositivos comandados pelo relé identificado como “R1”. O relé é programado com uma única função (sirene, manobras ou relé cruzado), bem como na sua temporização e combinação de sensores que o ativam. Do mesmo modo, é supervisionada a presença de tensão na linha de alimentação auxiliar de 30V e também na saída do relé. A tensão fornecida pela saída do relé é de 30V.

A entrada de sinal técnico tem ligada em série com o contacto seco uma resistência de 10kΩ. Em estado de repouso o contacto deve estar aberto e, em caso de anomalia, deve estar fechado. Na entrada (identificada como IN2) deteta o contacto fechado com categoria de ALARME.

O MYOA supervisiona cada linha exterior (saída do relé e entrada de sinal técnico) com uma resistência de 33kΩ em cada uma, indicando o estado de linha aberta ou linha cruzada.

O piscar do LED vermelho transparente indica a comunicação com a central. O acendimento permanente do LED vermelho indica o estado de alarme na sua entrada, enquanto que o acendimento do LED verde indica o acionamento do relé.

Fornece-se em módulos retangulares fabricados em ABS termo-resistente.

O módulo MYOA está certificado de acordo com a Norma EN 54-18 pela AENOR, e com marcação CE segundo o Regulamento Europeu de Produtos de Construção (UE) Nº 305/2011.
